Diyotlar - Doğrultucular - Tekil

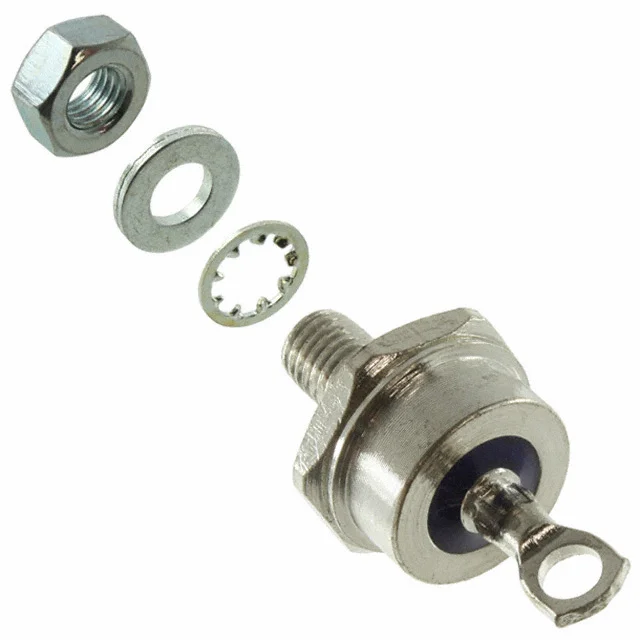

1N6098
DIODE SCHOTTKY 40V 50A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N6098
1N6098 Hakkında
1N6098, GeneSiC Semiconductor tarafından üretilen 40V/50A rated Schottky doğrultucu diyotudur. DO-5 stud mount paketinde sunulan bu bileşen, yüksek akım uygulamalarında hızlı anahtarlamaya ihtiyaç duyulan devrelerde kullanılır. 700 mV forward voltage ile minimum güç kaybı sağlar. Fast recovery karakteristiği (≤500ns) sayesinde switching power supplies, motor kontrol, inverter devreleri ve industrial uygulamalarda tercih edilir. -65°C ile +150°C arasında çalışma sıcaklığı aralığında güvenilir performans gösterir. Düşük reverse leakage akımı (5 mA @ 30V) standby ve parasitik kayıpları minimize eder.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 50A |
| Current - Reverse Leakage @ Vr | 5 mA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 700 mV @ 50 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
