Diyotlar - Doğrultucular - Tekil

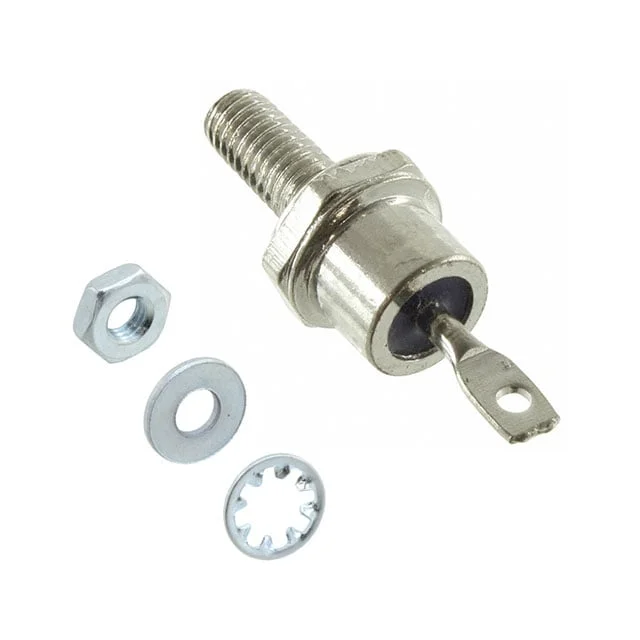

1N6095R
DIODE SCHOTTKY REV 30V DO4
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N6095R
1N6095R Hakkında
1N6095R, GeneSiC Semiconductor tarafından üretilen Schottky türü reverse polarity diyottur. DO-203AA (DO-4) stud mount kasasında sunulan bu komponent, 30V maksimum ters gerilim ve 25A ortalama doğrultulmuş akım kapasitesine sahiptir. Ön yönde 580 mV düşüş (25A'de) ile karakterize edilen diyot, hızlı geri kazanım özelliği (≤500ns, >200mA) sunar. -55°C ile +150°C arasında çalışabilen 1N6095R, yüksek güçlü doğrultma uygulamalarında, güç kaynakları, motor kontrol devreleri ve endüstriyel elektronik sistemlerinde kullanılır. 2mA @ 20V ters sızıntı akımı ile karakterizedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25A |
| Current - Reverse Leakage @ Vr | 2 mA @ 20 V |
| Diode Type | Schottky, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-4 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 580 mV @ 25 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
