Diyotlar - Doğrultucular - Tekil

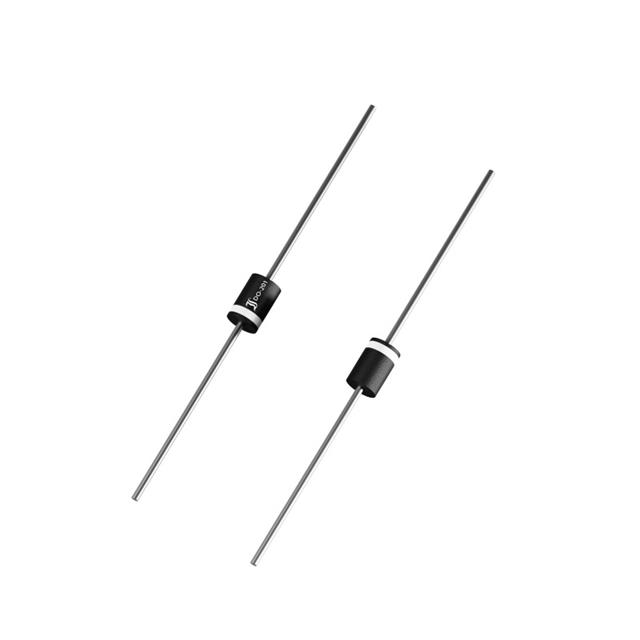

1N5822
SchottkyD, 40V, 3A
- Üretici
- DComponents
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N5822
1N5822 Hakkında
1N5822, DComponents tarafından üretilen 40V 3A kapasiteli Schottky doğrultma diyodudur. Fast recovery karakteristiği ile 500ns altında anahtarlama hızına sahip olup, düşük ileri gerilim düşüşü (950mV @ 9.4A) ile verimli enerji dönüşümü sağlar. DO-201AA/DO-27 axial paketinde sunulan bu bileşen, anahtarlamalı güç kaynakları, DC-DC dönüştürücüler ve diğer doğrultma uygulamalarında kullanılır. -50°C ile 150°C arasında çalışan geniş sıcaklık aralığı endüstriyel ve tüketici elektroniklerinde güvenilir performans garantisi verir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 3A |
| Current - Reverse Leakage @ Vr | 2 mA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -50°C ~ 150°C |
| Package / Case | DO-201AA, DO-27, Axial |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-201 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 950 mV @ 9.4 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
