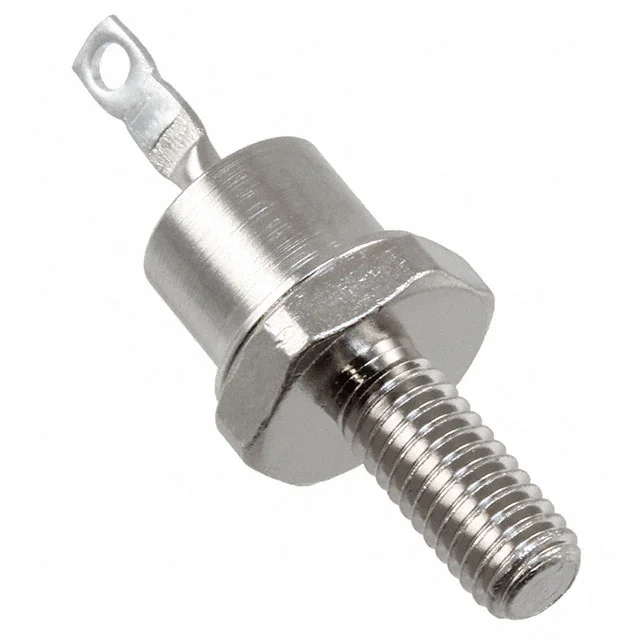

1N5814
DIODE GEN PURP 100V 20A DO203AA
- Üretici
- Microchip Technology
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N5814
1N5814 Hakkında
1N5814, Microchip Technology tarafından üretilen standart diyot tipi, 100V reverse voltage ve 20A average rectified current kapasitesi ile çalışan bir general purpose rectifier diyottur. DO-203AA (DO-4) stud mount paketinde sunulan bu komponentin forward voltage değeri 20A akımda 950mV'dir. 35ns reverse recovery time ve fast recovery karakteristiği sayesinde yüksek hızlı doğrultma uygulamalarında kullanılabilir. -65°C ile 175°C arasında çalışan bu diyot, güç kaynakları, inverter devreleri, motor kontrol uygulamaları ve diğer endüstriyel doğrultma sistemlerinde yer alabilir. 10µA @ 100V reverse leakage current özelliğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 300pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 20A |
| Current - Reverse Leakage @ Vr | 10 µA @ 100 V |
| Diode Type | Standard |
| Mounting Type | Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Reverse Recovery Time (trr) | 35 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 950 mV @ 20 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
