Diyotlar - Doğrultucular - Tekil

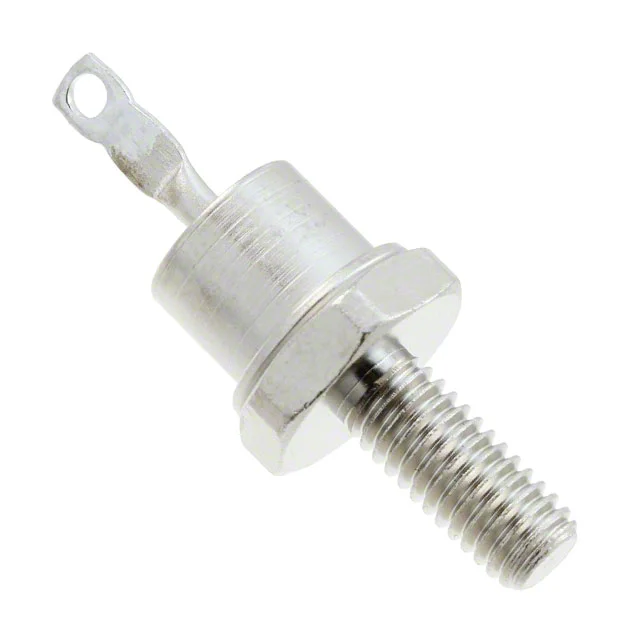

1N5812
DIODE GEN PURP 50V 20A DO203AA
- Üretici
- Microchip Technology
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N5812
1N5812 Hakkında
1N5812, Microchip Technology tarafından üretilen 50V 20A kapasiteli standart doğrultma diyotudur. Fast recovery özelliği sayesinde anahtarlamalı güç kaynakları, invertör ve freewheeling uygulamalarında kullanılır. 15 ns reverse recovery time ile hızlı anahtarlanma sağlar. DO-203AA stud mount paketi, yüksek akım uygulamalarında soğutma kolaylığı sunar. -65°C ile 175°C arasında çalışabilir. 950 mV forward voltage @ 20A ile düşük enerji kaybı karakteristiğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 300pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 20A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard |
| Mounting Type | Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Reverse Recovery Time (trr) | 15 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 950 mV @ 20 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
