Diyotlar - Doğrultucular - Tekil

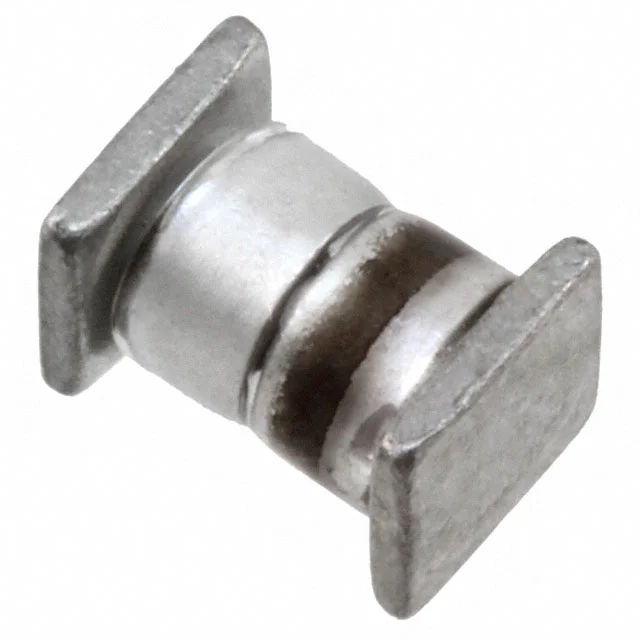

1N5417US
DIODE GEN PURP 200V 3A D5B
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N5417
1N5417US Hakkında
1N5417US, Microchip Technology tarafından üretilen bir standart doğrultma diyodudur. Surface mount E-MELF (D5B) paketlemesiyle sunulan bu komponent, 200V maksimum ters voltaj ve 3A ortalama doğrultulmuş akım kapasitesiyle çalışır. 150 ns reverse recovery time ve fast recovery karakteristiği sayesinde anahtarlama uygulamalarında verimli performans sağlar. İleri voltaj 9A'da 1.5V'tur. -65°C ile 175°C arasında çalışabilen bu diyot, güç kaynakları, AC/DC konvertörler, invertörler ve endüstriyel elektronik uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 3A |
| Current - Reverse Leakage @ Vr | 1 µA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | E-MELF |
| Part Status | Active |
| Reverse Recovery Time (trr) | 150 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-5B |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 9 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
