Diyotlar - Doğrultucular - Tekil

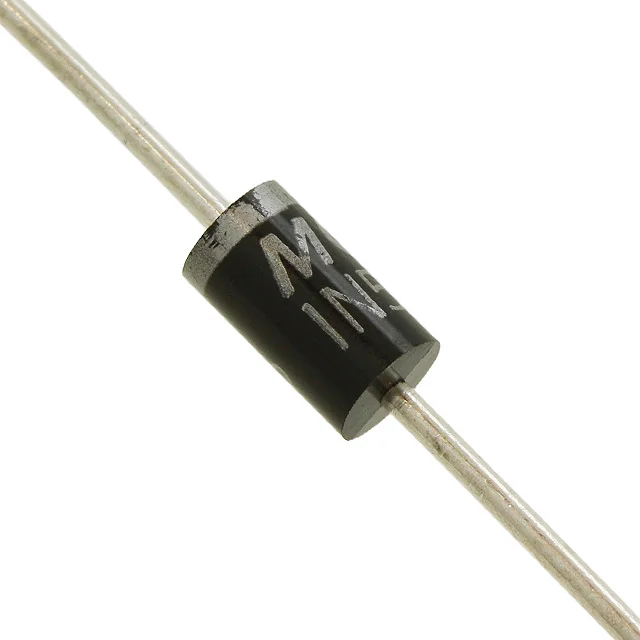

1N5408GP-TP
DIODE GEN PURP 1KV 3A DO201AD
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N5408
1N5408GP-TP Hakkında
1N5408GP-TP, Micro Commercial Components (MCC) tarafından üretilen genel amaçlı doğrultma diyotudur. 1000V ters gerilim ve 3A ortalama doğrultma akımı kapasitesine sahip bu diyot, endüstriyel güç kaynakları, anahtarlamalı güç kaynakları (SMPS), invertörler ve AC/DC dönüştürücülerde kullanılır. DO-201AD axial paket içinde sunulan bileşen, -55°C ile 150°C arasında çalışır. 1.1V maksimum forward gerilim ve 5µA ters kaçak akımı (1000V'de) özellikleri ile standart recovery süresine sahiptir. Through-hole montaj tipi sayesinde klasik PCB tasarımlarına kolayca entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 40pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 3A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-201AD, Axial |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-201AD |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 3 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
