Diyotlar - Doğrultucular - Tekil

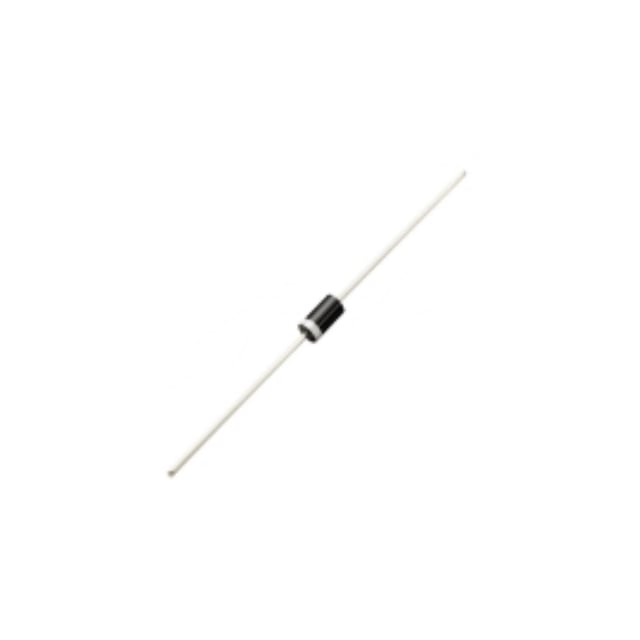

1N5394
DIODE GEN PURP 300V 1.5A DO-15
- Üretici
- Rectron USA
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N5394
1N5394 Hakkında
1N5394, Rectron USA tarafından üretilen genel amaçlı doğrultucu diyottur. 300V ters gerilim kapasitesinde çalışan bu bileşen, 1.5A ortalama doğrultulmuş akım sağlamak üzere tasarlanmıştır. DO-15 axial paketinde sunulan diyot, güç kaynakları, adaptörler, AC/DC dönüştürücüler ve endüstriyel elektronik uygulamalarında AC sinyallerinin DC'ye dönüştürülmesinde kullanılır. -65°C ile 175°C sıcaklık aralığında çalışabilen 1N5394, standart hızlı iyileşmeli diyot özelliklerine sahiptir ve through-hole montaj tipiyle PCB'lere kolayca entegre edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 20pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1.5A |
| Current - Reverse Leakage @ Vr | 5 µA @ 300 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-204AC, DO-15, Axial |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-15 |
| Voltage - DC Reverse (Vr) (Max) | 300 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1.5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
