Zener Diyotlar - Tekil

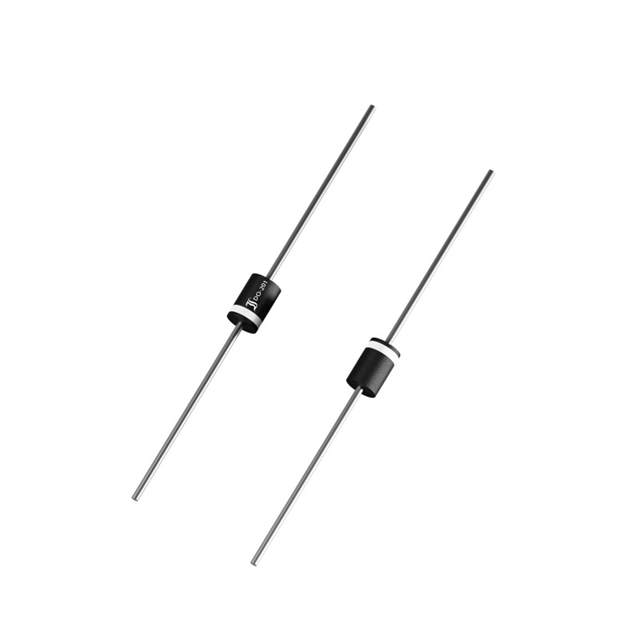

1N5346B
ZENER DO-201 9.1V 5W 5%
- Üretici
- DComponents
- Paket/Kılıf
- Axial
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- 1N5346B
1N5346B Hakkında
1N5346B, DComponents tarafından üretilen 9.1V nominal Zener voltajına sahip tekil Zener diyotudur. DO-201AA (DO-27) axial paketinde sunulan bu bileşen, 5W maksimum güç dissipasyonu kapasitesine ve ±5% toleransa sahiptir. Reverse leakage akımı 6.9V'da 7.5 µA ile sınırlı olup, 2 Ohm maksimum Zener impedansı sayesinde kararlı voltaj düzenlemesi sağlar. -50°C ile +150°C arasında çalışma sıcaklığında kullanılabilen bu diyot, voltaj regülatörleri, transient koruma devreleri, referans kaynakları ve güç kaynağı tasarımlarında yaygın olarak uygulanır. Through hole montaj tipi ile PCB'lere kolayca entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 7.5 µA @ 6.9 V |
| Impedance (Max) (Zzt) | 2 Ohms |
| Mounting Type | Through Hole |
| Operating Temperature | -50°C ~ 150°C (TJ) |
| Package / Case | DO-201AA, DO-27, Axial |
| Part Status | Active |
| Power - Max | 5 W |
| Supplier Device Package | DO-201 |
| Tolerance | ±5% |
| Voltage - Zener (Nom) (Vz) | 9.1 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
