Diyotlar - Doğrultucular - Tekil

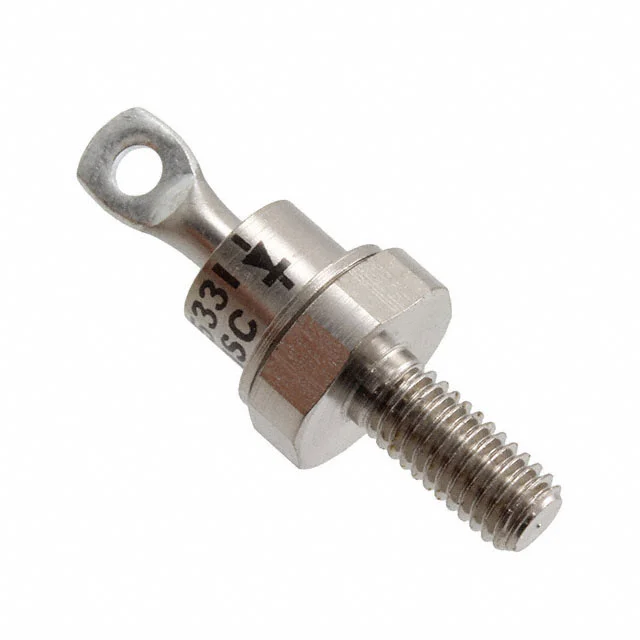

1N5331
DIODE GEN PURP 1.4KV 22A DO4
- Üretici
- Microchip Technology
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N5331
1N5331 Hakkında
1N5331, Microchip Technology tarafından üretilen genel amaçlı doğrultma diyotudur. 1400V ters gerilim değeriyle ve 22A ortalama doğrultulanmış akım kapasitesiyle yüksek gerilim uygulamalarında kullanılır. Standart iyileştirme hızına (>500ns) sahip olan bu diyot, chassis ve stud montaj türlerine uyumlu DO-203AA/DO-4 paketinde sunulmaktadır. -65°C ile 200°C arasındaki geniş işletme sıcaklık aralığıyla endüstriyel güç kaynakları, kaynak makineleri ve yüksek gerilim doğrultma devrelerinde tercih edilir. 1.2V maksimum iletiş gerilimi (30A'da) ile enerji kaybı minimize edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 22A |
| Current - Reverse Leakage @ Vr | 10 µA @ 1400 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 200°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-4 |
| Voltage - DC Reverse (Vr) (Max) | 1400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 30 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
