Diyotlar - Doğrultucular - Tekil

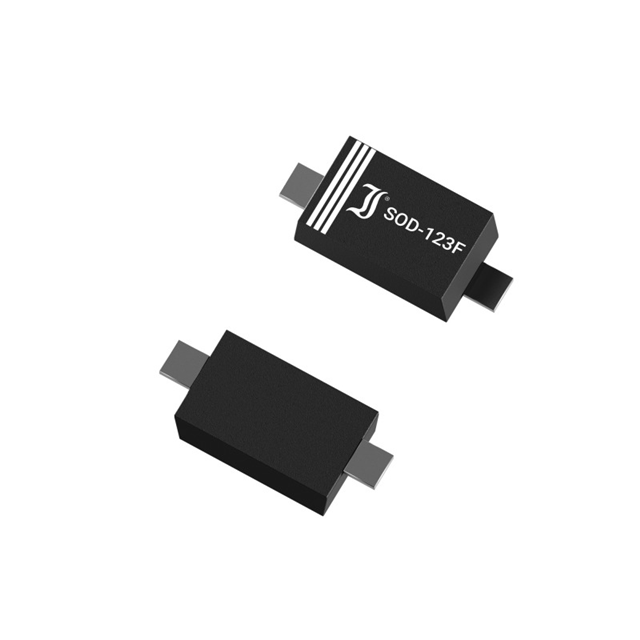

1N4448W-AQ
DIODE SOD-123 100V 0.15A 4NS
- Üretici
- DComponents
- Paket/Kılıf
- SOD-123F
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4448W
1N4448W-AQ Hakkında
1N4448W-AQ, SOD-123F paketlemesi ile sunulan bir small signal standart diyottur. 75V maksimum reverse voltaj ve 150mA ortalama doğrultulmuş akım kapasitesine sahiptir. 4 nanosaniye reverse recovery time'ı sayesinde hızlı anahtarlama uygulamalarında kullanılır. 1.25V forward voltaj düşüşü ve 100nA reverse leakage akımı özellikleri ile düşük güç tüketimine sahiptir. -55°C ile +150°C arasındaki geniş çalışma sıcaklık aralığında stabil performans sağlar. Sinyal işleme, anahtarlama, koruma ve klempleme uygulamalarında yaygın olarak tercih edilir. Surface mount yapısı kompakt PCB tasarımlarına uygun kılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 150mA |
| Current - Reverse Leakage @ Vr | 100 nA @ 75 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | SOD-123F |
| Part Status | Active |
| Reverse Recovery Time (trr) | 4 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SOD-123F |
| Voltage - DC Reverse (Vr) (Max) | 75 V |
| Voltage - Forward (Vf) (Max) @ If | 1.25 V @ 150 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
