Diyotlar - Doğrultucular - Tekil

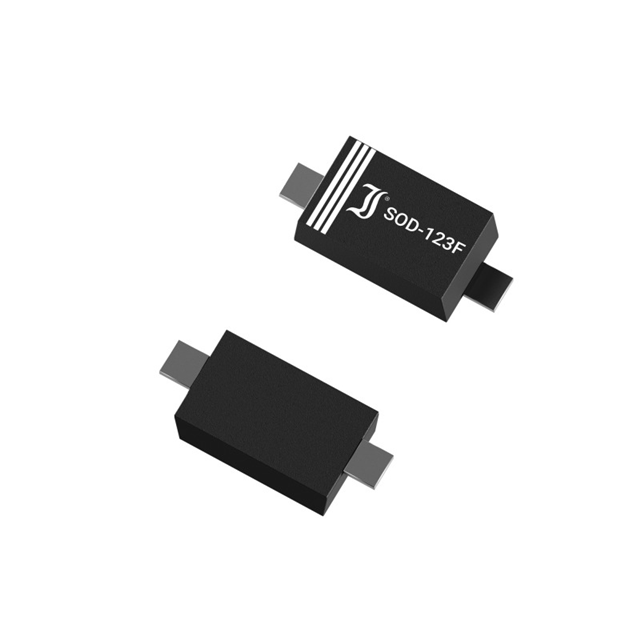

1N4448W
DIODE SOD-123 100V 0.15A 4NS
- Üretici
- DComponents
- Paket/Kılıf
- SOD-123F
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4448
1N4448W Hakkında
1N4448W, DComponents tarafından üretilen SOD-123F paketinde Surface Mount small signal doğrultma diyodudur. 150mA ortalama doğrultma akımı ve 75V maksimum reverse voltaj derecesi ile yüksek hızlı anahtarlama uygulamalarında kullanılır. 4ns reverse recovery time'ı sayesinde hızlı anahtarlama devrelerine, AM/FM radyo demodülatörleri, ses sinyali işleme devreleri ve lojik seviye kayması uygulamalarında tercih edilir. -55°C ile 150°C arası geniş çalışma sıcaklık aralığında güvenilir performans sağlar. Kompakt SOD-123F paket tasarımı, düşük kapasite (2pF @ 0V, 1MHz) ve 100nA @ 75V ters akım karakteristikleri ile hassas analog devreler için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 150mA |
| Current - Reverse Leakage @ Vr | 100 nA @ 75 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | SOD-123F |
| Part Status | Active |
| Reverse Recovery Time (trr) | 4 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SOD-123F |
| Voltage - DC Reverse (Vr) (Max) | 75 V |
| Voltage - Forward (Vf) (Max) @ If | 1.25 V @ 150 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
