Diyotlar - Doğrultucular - Tekil
1N4148WT-AQ
DIODE SOD-523 100V 0.125A 4NS
- Üretici
- DComponents
- Paket/Kılıf
- SC-79
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4148
1N4148WT-AQ Hakkında

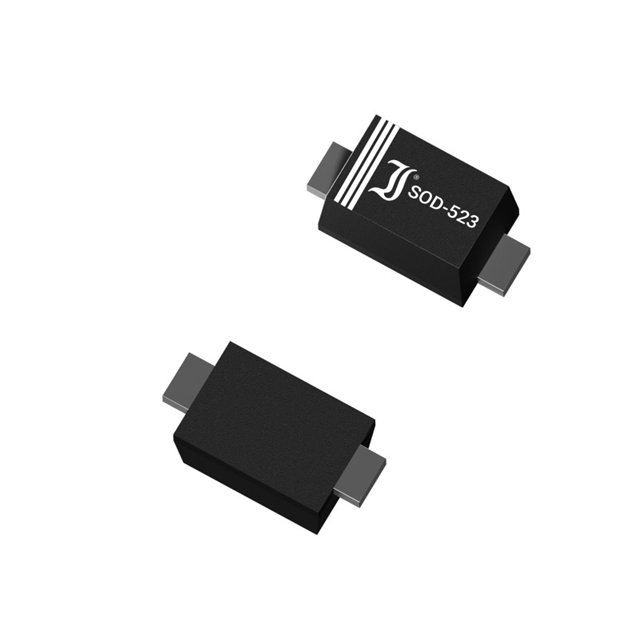

1N4148WT-AQ, SOD-523 paketinde sunulan yüksek hızlı anahtarlama diyodudur. 4 nanosaniye reverse recovery time ile düşük sinyalli uygulamalar için tasarlanmıştır. 80V maksimum reverse voltaj ve 125mA ortalama doğrultma akımı kapasitesine sahiptir. 1V forward voltage @ 50mA ile elektronik devrelerde anahtarlama, lojik gating ve sinyal koruma uygulamalarında yaygın olarak kullanılır. -55°C ile +150°C arası çalışma sıcaklığı aralığında güvenilir performans sunar. Surface mount montaj tipinde olması, kompakt tasarımlar ve yüksek yoğunluk montajlar için uygun kılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 125mA |
| Current - Reverse Leakage @ Vr | 1 µA @ 75 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | SC-79, SOD-523 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 4 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SOD-523 |
| Voltage - DC Reverse (Vr) (Max) | 80 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 50 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
