Diyotlar - Doğrultucular - Tekil

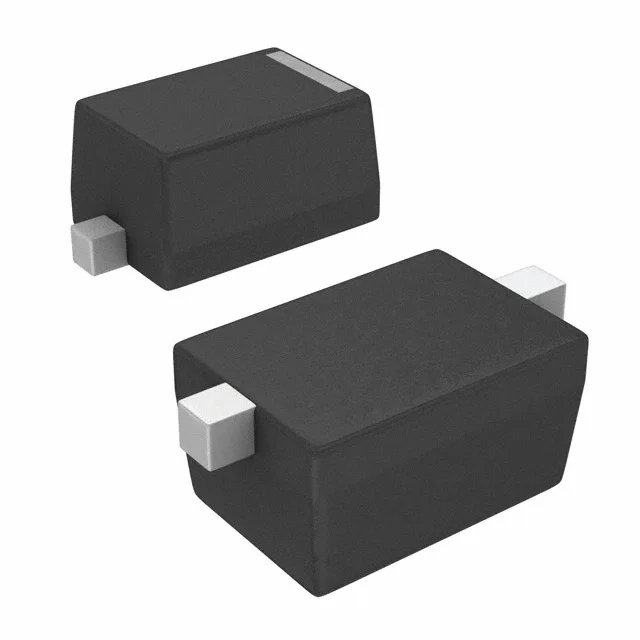

1N4148WT
DIODE GEN PURP 75V 200MA SOD523F
- Üretici
- onsemi
- Paket/Kılıf
- SC-79
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4148
1N4148WT Hakkında
1N4148WT, onsemi tarafından üretilen genel amaçlı küçük sinyal diyotudur. SC-79/SOD-523F yüzey montajlı paket ile sunulan bu bileşen, 75V ters gerilim ve 200mA ortalama doğrultulanmış akım kapasitesine sahiptir. 4 ns hızlı reverse recovery time (trr) ile karakterize edilen 1N4148WT, anahtarlama uygulamaları, lojik devreler, RF detektörleri ve voltaj klamplama devrelerinde yaygın olarak kullanılır. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. 10 mA'de maksimum 1V forward voltage ile düşük güç tüketimi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 5pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 200mA |
| Current - Reverse Leakage @ Vr | 5 µA @ 75 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | SC-79, SOD-523F |
| Part Status | Active |
| Reverse Recovery Time (trr) | 4 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SOD-523F |
| Voltage - DC Reverse (Vr) (Max) | 75 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 10 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
