Diyotlar - Doğrultucular - Tekil

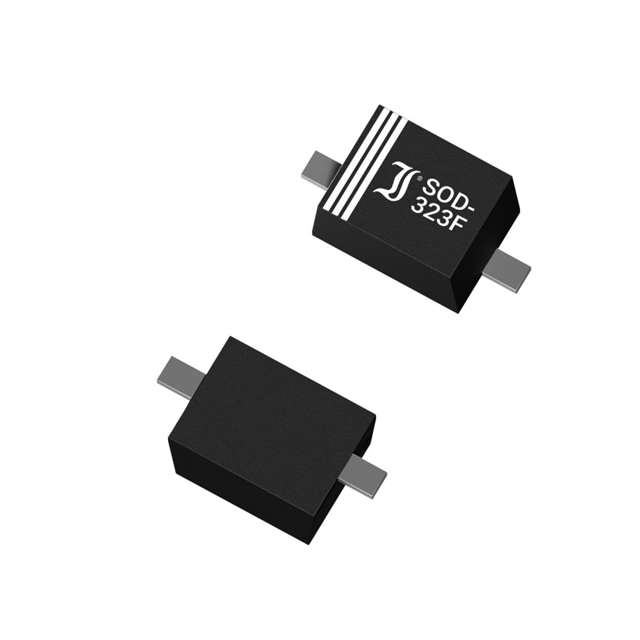

1N4148WSR13
Small SD, 100V, 0.15A, 4ns
- Üretici
- DComponents
- Paket/Kılıf
- SC-90
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4148
1N4148WSR13 Hakkında
1N4148WSR13, DComponents tarafından üretilen bir small signal, fast switching diyotudur. 100V ters voltaj kapasitesine ve 150mA ortalama doğrultma akımına sahiptir. 4ns reverse recovery time ile yüksek hız uygulamalarında kullanılmaya uygun bir standart diyot türüdür. Surface mount SC-90 (SOD-323F) paketinde sunulan bu bileşen, -55°C ile 150°C işletme sıcaklık aralığında çalışır. Anahtarlama devrelerinde, sinyal işleme uygulamalarında ve genel doğrultma işlemlerinde tercih edilir. 1µA ters sızıntı akımı ve 1.25V forward voltaj özelliği ile düşük güç tüketimi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 150mA |
| Current - Reverse Leakage @ Vr | 1 µA @ 75 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | SC-90, SOD-323F |
| Part Status | Active |
| Reverse Recovery Time (trr) | 4 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SOD-323F |
| Voltage - DC Reverse (Vr) (Max) | 75 V |
| Voltage - Forward (Vf) (Max) @ If | 1.25 V @ 150 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
