Diyotlar - Doğrultucular - Tekil

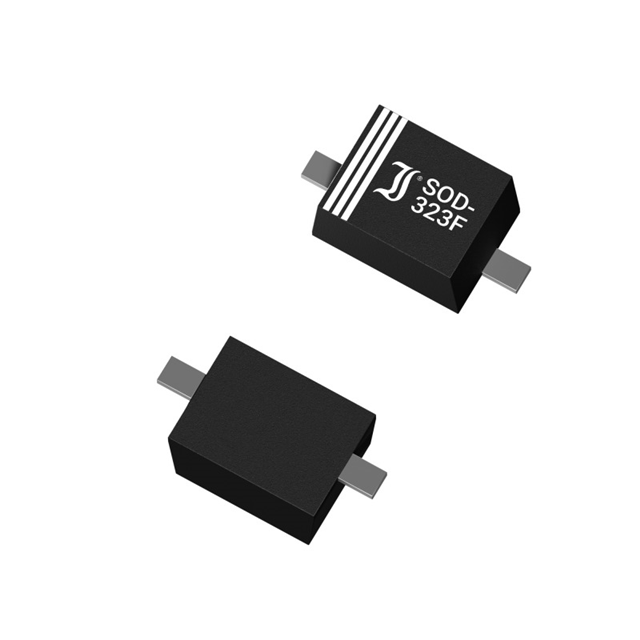

1N4148WS-AQ
DIODE SOD-323 100V 0.15A 4NS
- Üretici
- DComponents
- Paket/Kılıf
- SC-90
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4148
1N4148WS-AQ Hakkında
1N4148WS-AQ, DComponents tarafından üretilen SOD-323 paketinde small signal switching diyotudur. 100V reverse voltaj ve 150mA ortalama düzeltilen akım kapasitesiyle, yüksek hızlı komüatasyon uygulamalarında kullanılır. 4ns reverse recovery time ile hızlı anahtarlama gerektiren devreler, dijital lojik seviyeleme, sinyal koruma ve analog switch uygulamalarında tercih edilir. -55°C ile 150°C arasında çalışabilir ve yüzey montaj teknolojisiyle kompakt PCB tasarımlarına uygun bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 150mA |
| Current - Reverse Leakage @ Vr | 1 µA @ 75 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | SC-90, SOD-323F |
| Part Status | Active |
| Reverse Recovery Time (trr) | 4 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SOD-323 |
| Voltage - DC Reverse (Vr) (Max) | 75 V |
| Voltage - Forward (Vf) (Max) @ If | 1.25 V @ 150 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
