Diyotlar - Doğrultucular - Tekil

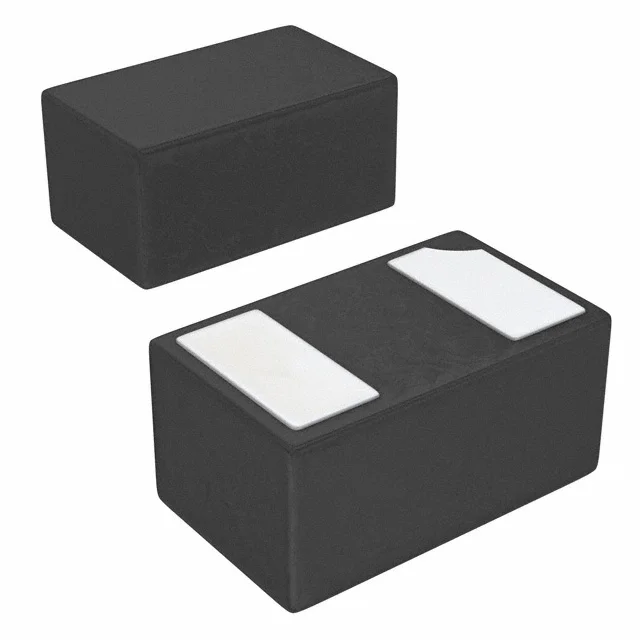

1N4148WL2-TP
DIODE GP 100V 150MA DFN1006-2
- Paket/Kılıf
- 0402 (1006 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4148WL
1N4148WL2-TP Hakkında
1N4148WL2-TP, Micro Commercial Components tarafından üretilen yüksek hızlı switching diyotudur. 100V ters gerilim ve 150mA ortalama düzeltilmiş akım kapasitesi ile tasarlanmıştır. 4ns reverse recovery time'ı ile hızlı anahtarlama uygulamalarında kullanılır. Surface mount 0402 (DFN1006) paketinde sunulan bu diyot, güç kaynakları, lojik devreler, RF uygulamaları ve yüksek frekanslı anahtarlama devrelerde yaygın olarak kullanılmaktadır. -65°C ile 150°C arasında çalışabilir ve 1.25V forward voltage @ 100mA ile düşük kayıplı çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1.5pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 150mA |
| Current - Reverse Leakage @ Vr | 5 µA @ 75 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | 0402 (1006 Metric) |
| Part Status | Active |
| Reverse Recovery Time (trr) | 4 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 2-DFN1006 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1.25 V @ 100 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
