Diyotlar - Doğrultucular - Tekil

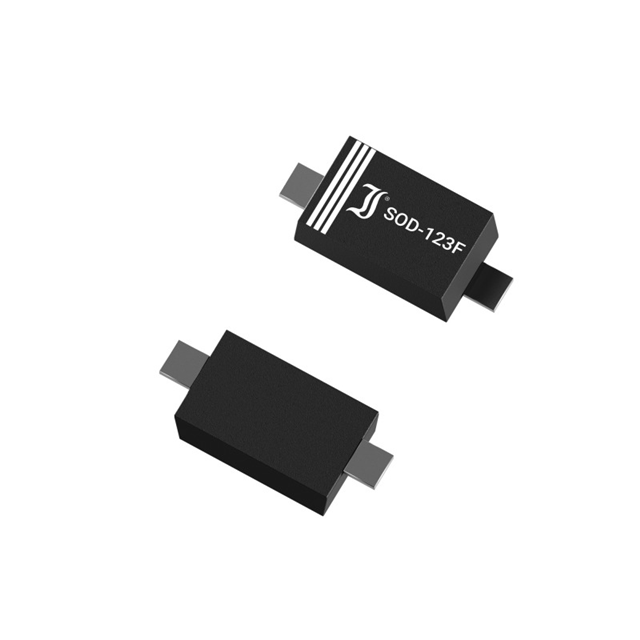

1N4148W-AQ
Small Signal D, 100V, 0.15A, 4ns
- Üretici
- DComponents
- Paket/Kılıf
- SOD-123F
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4148W
1N4148W-AQ Hakkında
1N4148W-AQ, DComponents tarafından üretilen small signal doğrultma diyotudur. SOD-123F yüzey montaj paketinde sunulan bu bileşen, hızlı anahtarlama uygulamaları için tasarlanmıştır. 4 nanosaniye reverse recovery time ile yüksek hızlı devreler, lojik devrelerin koruma diyotları, RF uygulamaları ve sinyal anahtarlamada kullanılır. 150mA ortalama doğrultulmuş akım kapasitesi ve 75V ters voltaj dayanımı ile genel amaçlı elektronik tasarımlar için uygundur. -55°C ile +150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 150mA |
| Current - Reverse Leakage @ Vr | 1 µA @ 75 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | SOD-123F |
| Part Status | Active |
| Reverse Recovery Time (trr) | 4 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SOD-123F |
| Voltage - DC Reverse (Vr) (Max) | 75 V |
| Voltage - Forward (Vf) (Max) @ If | 1.25 V @ 150 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
