Diyotlar - Doğrultucular - Tekil

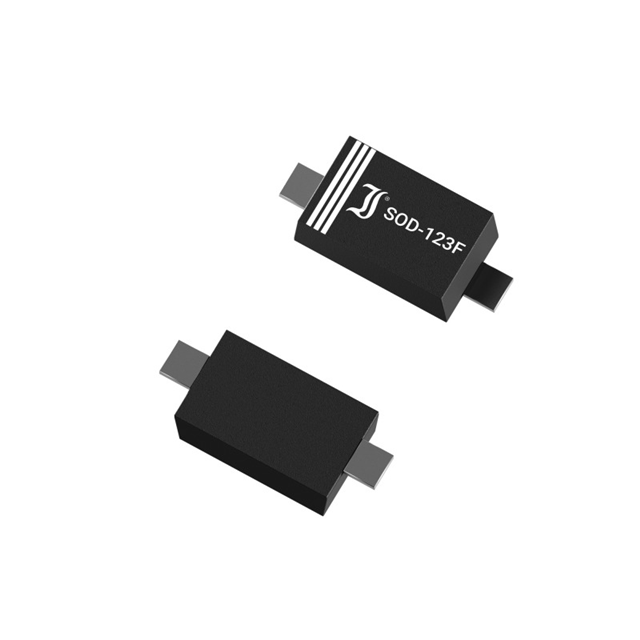

1N4148W
DIODE SOD-123 100V 0.15A 4NS
- Üretici
- DComponents
- Paket/Kılıf
- SOD-123F
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4148
1N4148W Hakkında
1N4148W, DComponents tarafından üretilen yüksek hızlı anahtarlama diyotudur. SOD-123F yüzey montajlı paketinde sunulan bu diyot, 75V maksimum reverse voltaj ve 150mA ortalama doğrultulmuş akım değerlerine sahiptir. 4ns hızlı recovery time'ı ile sinyal işleme devrelerinde, lojik kapılar arası koruma ve dar darbe uygulamalarında tercih edilir. -55°C ile +150°C çalışma sıcaklık aralığında güvenilir performans sunar. Düşük kapasitans (2pF) ve küçük forward voltaj düşüşü (1.25V @ 150mA) sayesinde hassas elektronik uygulamalarda ve dijital devre tasarımlarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 150mA |
| Current - Reverse Leakage @ Vr | 1 µA @ 75 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | SOD-123F |
| Part Status | Active |
| Reverse Recovery Time (trr) | 4 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SOD-123F |
| Voltage - DC Reverse (Vr) (Max) | 75 V |
| Voltage - Forward (Vf) (Max) @ If | 1.25 V @ 150 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
