Diyotlar - Doğrultucular - Tekil

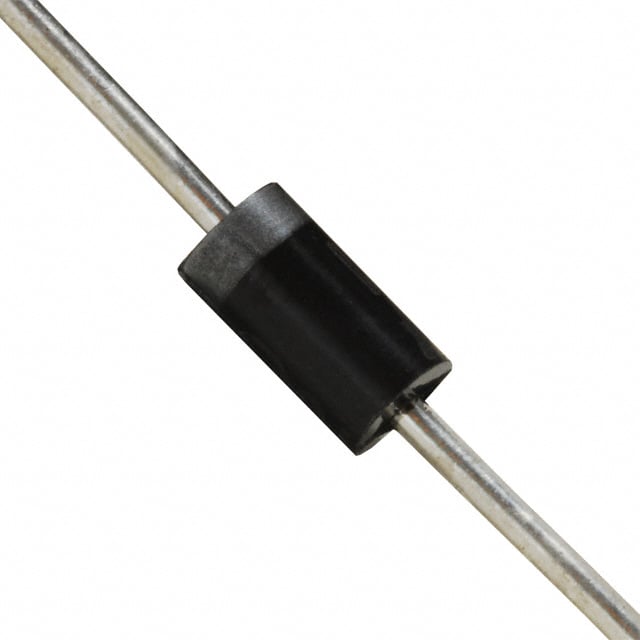

1N4007GPP BK
DIODE GEN PURP 1KV 1A DO41
- Üretici
- Central Semiconductor
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4007
1N4007GPP BK Hakkında
1N4007GPP BK, Central Semiconductor tarafından üretilen genel amaçlı doğrultma diyotudur. 1000V ters gerilim kapasitesine ve 1A ortalama doğrultulmuş akıma sahiptir. Standard recovery karakteristiği ile >500ns recovery time gösterir. Through hole montaj için DO-41 (axial) paketinde sunulan bu diyot, güç kaynakları, AC/DC dönüştürücüler ve koruma devreleri gibi uygulamalarda kullanılır. -65°C ile 175°C arasında çalışabilir. 1.1V forward voltage ve 5µA ters kaçak akımı özellikleriyle geleneksel doğrultma uygulamaları için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 8pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-204AL, DO-41, Axial |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 2 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-41 |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
