Diyotlar - Doğrultucular - Tekil

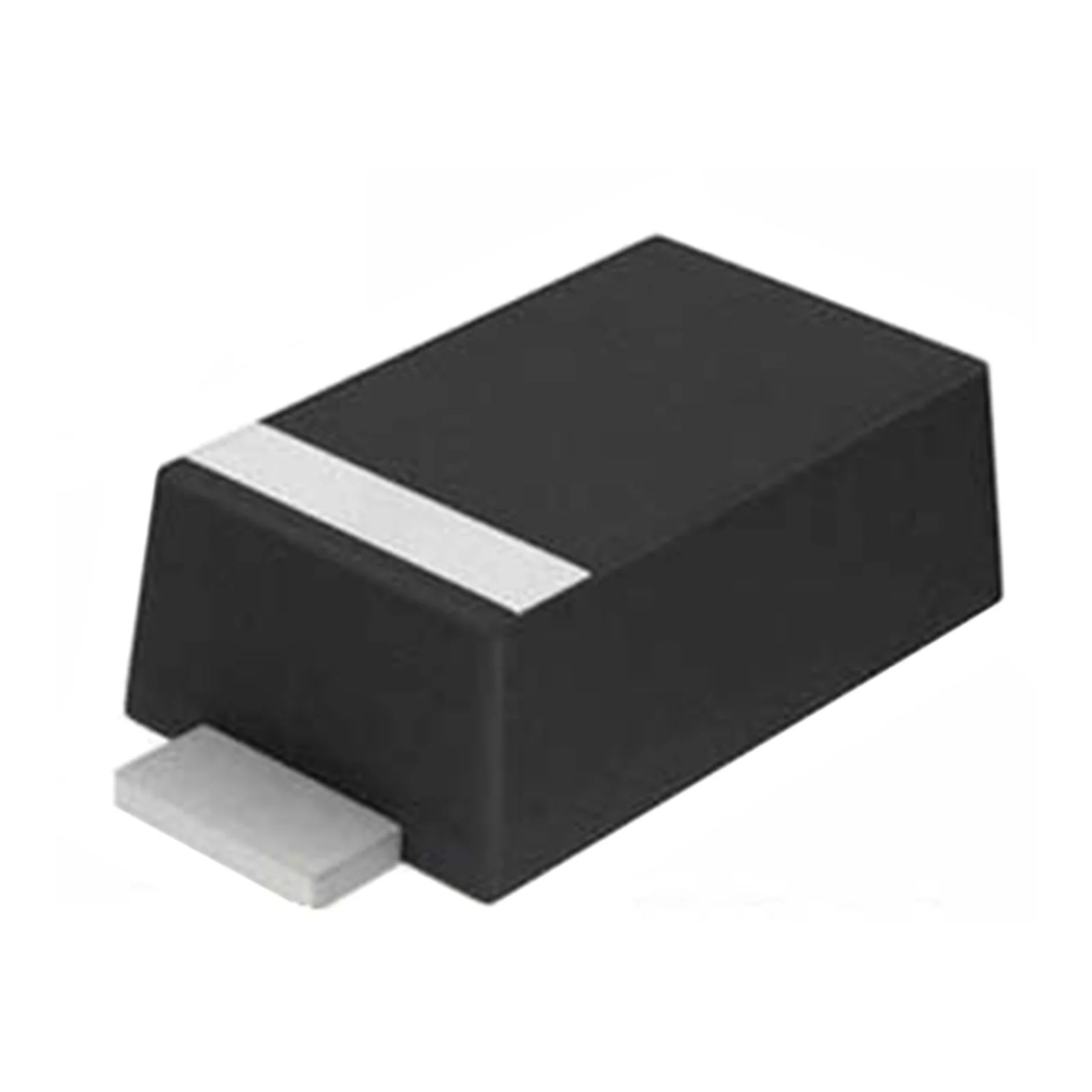

1N4007FLTR
STANDARD RECTIFIER 1000V SOD-123
- Üretici
- SMC Diode Solutions
- Paket/Kılıf
- SOD-123F
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4007
1N4007FLTR Hakkında
1N4007FLTR, SMC Diode Solutions tarafından üretilen standart doğrultma diyotudur. SOD-123F yüzey montajlı paket ile sağlanan bu bileşen, 1000V ters voltaj dayanımına ve 1A ortalama doğrultulmuş akımına sahiptir. 1.1V maksimum ileri voltaj düşümü ile karakterize edilen diyot, -65°C ile +150°C arasında çalışabilir. Standard Recovery >500ns hızında çalışan bu bileşen, güç kaynakları, şarj devreleri, kütüphaneler ve AC-DC dönüştürücülerde yaygın olarak kullanılır. 15pF kapasitansı ve 5µA ters kaçak akımı ile düşük sinyal parazitleri sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 15pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | SOD-123F |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | SOD-123FL |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
