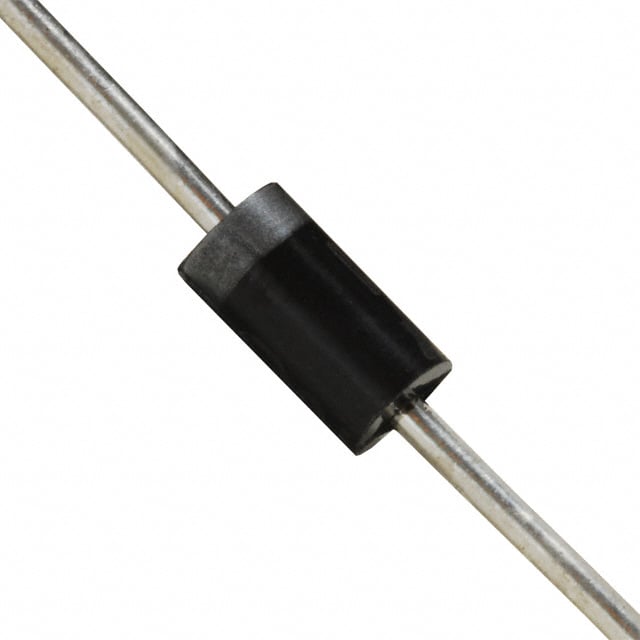

1N4006 TR
DIODE GEN PURP 800V 1A DO41
- Üretici
- Central Semiconductor
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4006
1N4006 TR Hakkında
1N4006 TR, Central Semiconductor tarafından üretilen genel amaçlı doğrultucu diyottur. 800V ters gerilim dayanımı ve 1A ortalama doğrultulmuş akım kapasitesi ile düşük ve orta güç uygulamalarında kullanılır. DO-41 axial paketinde sunulan bu diyot, AC/DC güç kaynakları, basit doğrultucu devreler ve sinyal yollandırması gibi uygulamalarda tercih edilir. Maksimum forward voltajı 1.1V @ 1A, ters kaçak akımı 5µA @ 800V'dir. Through Hole montaj tipi ile PCB'lere kolayca entegre edilebilir. Standart recovery hızı ve -65°C ile 175°C işletme sıcaklık aralığı genel endüstriyel ve tüketici elektronik uygulamaları için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 800 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-204AL, DO-41, Axial |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-41 |
| Voltage - DC Reverse (Vr) (Max) | 800 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
