Diyotlar - Doğrultucular - Tekil

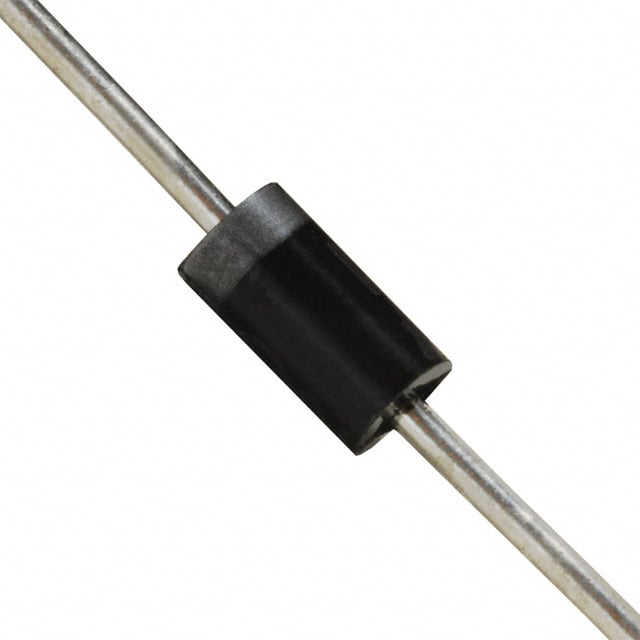

1N4006 BK
DIODE GEN PURP 800V 1A DO41
- Üretici
- Central Semiconductor
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4006
1N4006 BK Hakkında
1N4006 BK, Central Semiconductor tarafından üretilen genel amaçlı silikon doğrultma diyotudur. 800V ters voltaj dayanımı ve 1A ortalama doğrultulmuş akım kapasitesi ile güç kaynakları, adaptörler ve AC/DC dönüştürücü uygulamalarında kullanılır. DO-41 aksiyel paket ile through-hole montaj yapılmaktadır. Standard recovery karakteristiği ile 200mA üzeri akımlarda 500ns'den daha yavaş switching zamanı gösterir. -65°C ile 175°C arasında çalışma sıcaklığına sahiptir. 800V'de maksimum 5µA ters sızıntı akımı ve 1A'de 1.1V maksimum ön voltaj düşümü belirtilmiştir. Kütüphane ve endüstriyel uygulamalarda yaygın olarak tercih edilmiş olup, halihazırda üretimi durdurulmuştur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 800 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-204AL, DO-41, Axial |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-41 |
| Voltage - DC Reverse (Vr) (Max) | 800 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
