Diyotlar - Doğrultucular - Tekil

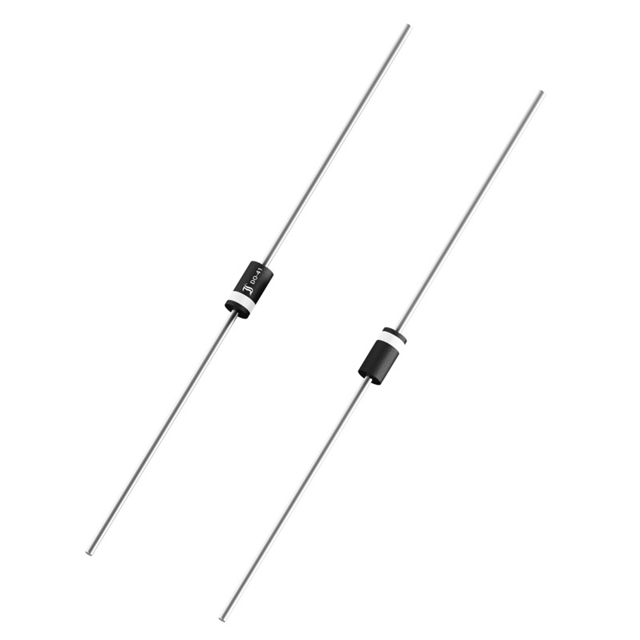

1N4005GP-AQ
DIODE STD DO-41 600V 1A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4005
1N4005GP-AQ Hakkında
1N4005GP-AQ, Diotec Semiconductor tarafından üretilen standart doğrultma diyodudur. DO-41 axial paket içinde sunulan bu bileşen, 600V ters gerilim dayanımı ve 1A ortalama doğrultulmuş akım kapasitesi ile çalışır. Forward gerilimi maksimum 1.1V @ 1A'dir. -50°C ile +175°C çalışma sıcaklık aralığında güvenilir performans gösterir. 1.5µs reverse recovery time ve standart hızlı iyileşme karakteristiği ile güç kaynakları, AC-DC konvertörleri ve genel doğrultma uygulamalarında kullanılır. Through hole montaj tipi ile PCB'lere kolayca entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -50°C ~ 175°C |
| Package / Case | DO-204AC, DO-41, Axial |
| Part Status | Active |
| Reverse Recovery Time (trr) | 1.5 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-41/DO-204AC |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
