Diyotlar - Doğrultucular - Tekil

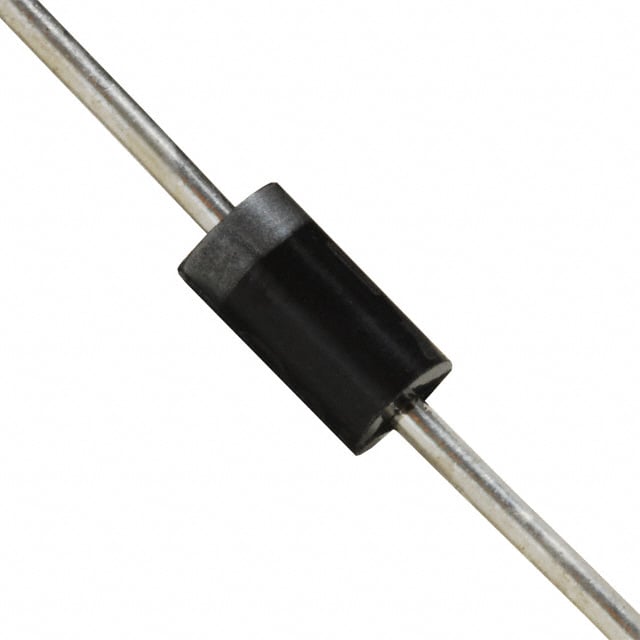

1N4005GL TR
DIODE GEN PURP 600V 1A DO41
- Üretici
- Central Semiconductor
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4005GL
1N4005GL TR Hakkında
1N4005GL, Central Semiconductor tarafından üretilen genel amaçlı doğrultma diyotudur. 600V ters voltaj dayanımı ve 1A ortalama doğrultulmuş akım kapasitesi ile güç kaynakları, AC/DC dönüştürücüler ve genel elektronik devrelerde kullanılır. DO-41 axial paketinde sunulan bu diyot, -65°C ile 175°C arasında çalışabilir. 1.1V maksimum forward voltaj ve 5µA @ 600V ters kaçak akımı özellikleriyle standart hızlı iyileştirme diyotları arasında yer alır. Through hole montajına uygun yapısı ile klasik PCB tasarımlarında kolayca entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-204AL, DO-41, Axial |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-41 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
