Diyotlar - Doğrultucular - Tekil

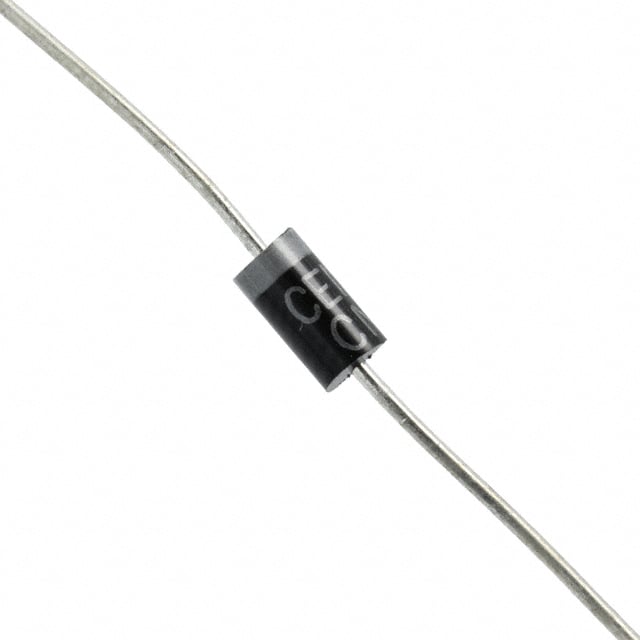

1N4005 TR
DIODE GEN PURPOSE DO41
- Üretici
- Central Semiconductor
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4005
1N4005 TR Hakkında
1N4005 TR, Central Semiconductor tarafından üretilen genel amaçlı doğrultma diyotudur. 1A ortalama doğrultma akımı kapasitesine sahip ve 600V maksimum ters gerilimde çalışabilir. Standard recovery hızı (>500ns) ile karakterize edilen bu bileşen, güç kaynakları, adaptörler, invertörler ve diğer AC-DC dönüştürme uygulamalarında kullanılır. DO-41 axial paketinde sunulan bileşen, Through Hole montaj teknolojisini destekler ve -65°C ile 175°C arasında çalışma sıcaklığında güvenilir performans sağlar. Forward voltajı 1A akımda 1.1V'tur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-204AL, DO-41, Axial |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-41 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
