Diyotlar - Doğrultucular - Tekil

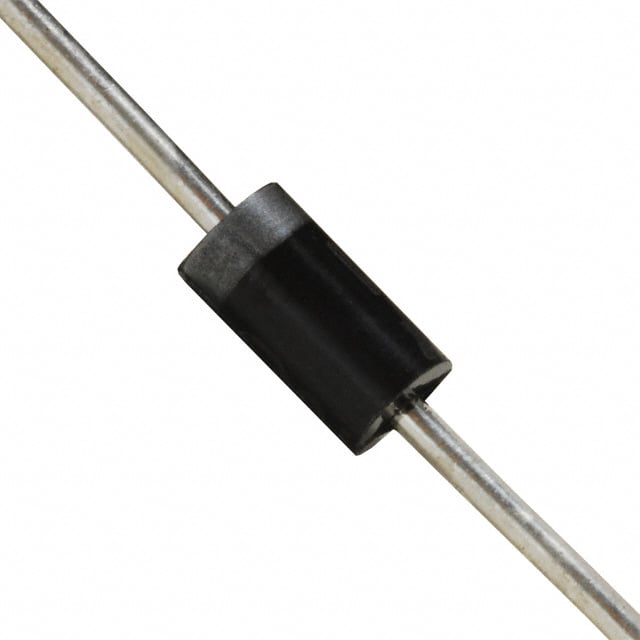

1N4004SP TR
DIODE GEN PURP 400V 1A DO41
- Üretici
- Central Semiconductor
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4004
1N4004SP TR Hakkında
1N4004SP TR, Central Semiconductor tarafından üretilen genel amaçlı doğrultma diyotudur. 400V ters gerilim kapasitesine sahip olup, 1A ortalama doğrultulmuş akım iletim yeteneğine sahiptir. DO-41 axial paketinde sunulan bu diyot, çeşitli AC/DC dönüştürme uygulamalarında, güç kaynakları, adaptörler ve endüstriyel kontrol devreleri gibi alanlarda yaygın olarak kullanılır. 1.1V maksimum ileri gerilim düşüşü ve 5µA @ 400V ters sızıntı akımı özellikleri ile standard recovery hızında çalışır. -65°C ile 175°C arasında çalışma sıcaklığı aralığına sahiptir. Basit montajı ve düşük maliyeti nedeniyle geleneksel elektronik tasarımlarında sıkça tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-204AL, DO-41, Axial |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-41 |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
