Diyotlar - Doğrultucular - Tekil

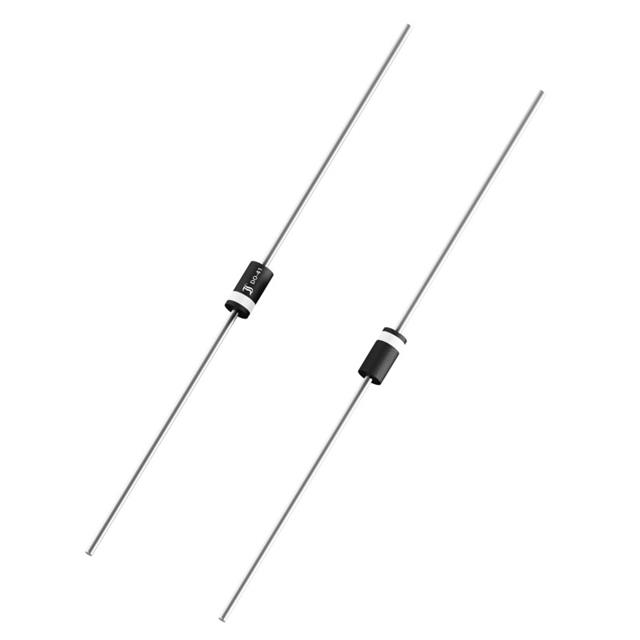

1N4004
ST Rect, 400V, 1A
- Üretici
- DComponents
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4004
1N4004 Hakkında
1N4004, DComponents tarafından üretilen standart recovery doğrultma diyotudur. 400V maksimum ters gerilim (Vr) ve 1A ortalama doğrultma akımı (Io) ile karakterize edilmiştir. DO-41/DO-204AC through-hole paketinde sunulan bu diyot, AC gücü DC'ye dönüştürmek için tasarlanmıştır. 1.5 µs reverse recovery time ve 5 µA @ 400V ters sızıntı akımı özellikleriyle, güç kaynakları, adaptörler, kontrolcüler ve endüstriyel uygulamalarda yaygın olarak kullanılır. -50°C ile 175°C arasında çalışma sıcaklık aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -50°C ~ 175°C |
| Package / Case | DO-204AC, DO-41, Axial |
| Part Status | Active |
| Reverse Recovery Time (trr) | 1.5 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-41/DO-204AC |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
