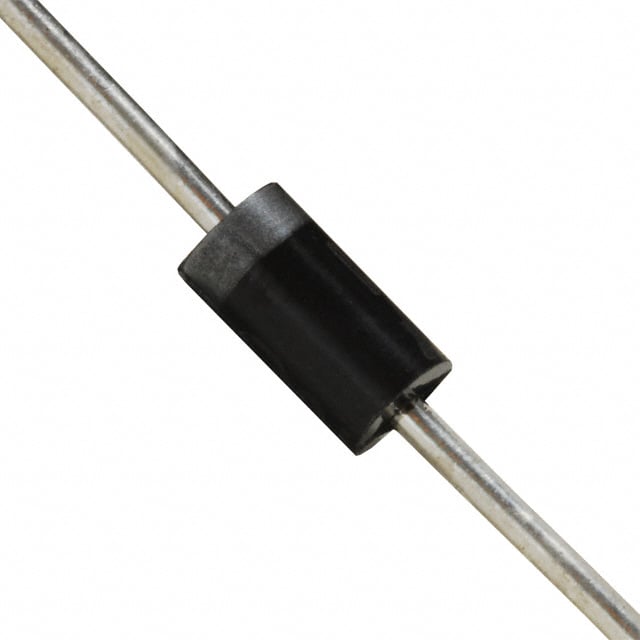

1N4004 BK
DIODE GEN PURP 400V 1A DO41
- Üretici
- Central Semiconductor
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4004
1N4004 BK Hakkında
1N4004 BK, Central Semiconductor tarafından üretilen genel amaçlı doğrultucu diyottur. 400V reverse voltaj ve 1A ortalama doğrultulmuş akım kapasitesine sahip olan bu bileşen, AC/DC güç kaynakları, adaptörler ve düşük frekanslı doğrultma uygulamalarında kullanılır. DO-41 axial paket ile through-hole monte edilir. 1.1V forward voltaj düşümü ve 5µA reverse leakage akımı ile standart hızda çalışan 500ns üstü recovery time özelliğine sahiptir. -65°C ile 175°C işletme sıcaklık aralığında çalışabilir. Through-hole tasarımı nedeniyle klasik devre tasarımlarında ve eski ekipman onarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-204AL, DO-41, Axial |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-41 |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
