Diyotlar - Doğrultucular - Tekil

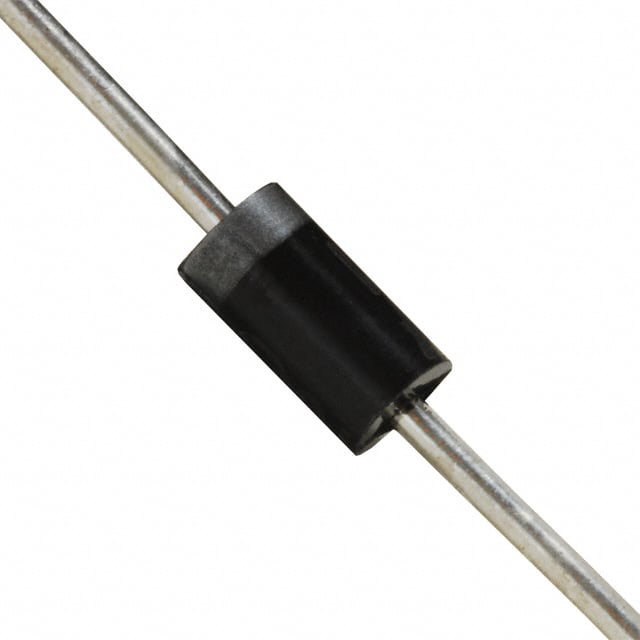

1N4003 TR
DIODE GEN PURP 200V 1A DO41
- Üretici
- Central Semiconductor
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4003
1N4003 TR Hakkında
1N4003 TR, Central Semiconductor tarafından üretilen genel amaçlı doğrultma diyotudur. 200V DC ters voltaj kapasitesine ve 1A ortalama doğrultulmuş akım değerine sahiptir. DO-41 axial paketinde sunulan bu diyot, AC sinyalleri DC'ye dönüştürmek için tasarlanmıştır. Düşük hızlı uygulamalarda, güç kaynağı devrelerinde, AC adaptörlerinde ve basit doğrultma uygulamalarında yaygın olarak kullanılır. 1.1V forward voltage ve 5µA ters akım özellikleri ile standart doğrultma görevlerini yerine getirir. -65°C ile 175°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-204AL, DO-41, Axial |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-41 |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
