Diyotlar - Doğrultucular - Tekil

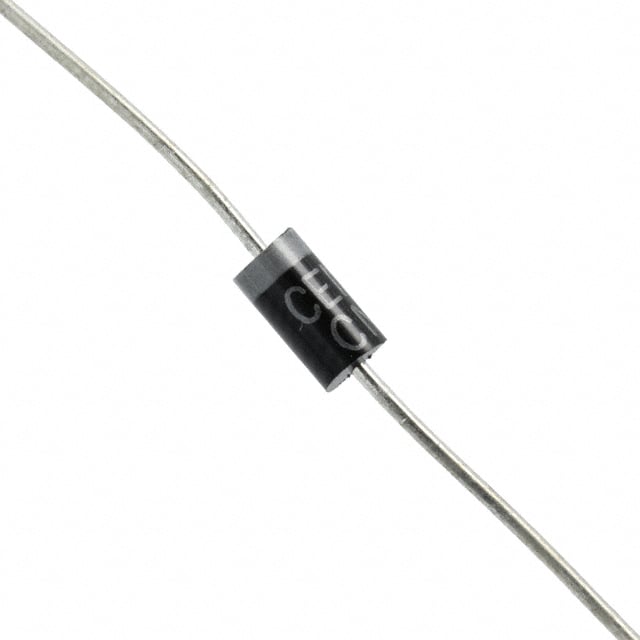

1N4003 BK
DIODE GEN PURPOSE DO41
- Üretici
- Central Semiconductor
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4003
1N4003 BK Hakkında
1N4003 BK, Central Semiconductor tarafından üretilen genel amaçlı silikon doğrultucu diyottur. DO-41 axial paketinde sunulan bu bileşen, 1A ortalama doğrultlanmış akım kapasitesine ve 200V maksimum ters voltaj değerine sahiptir. 1.1V forward voltage düşüşü ile çalışan bu diyot, güç kaynakları, adaptörler ve AC-DC dönüştürücü devrelerde doğrultma işlevi görmektedir. Standard recovery süresine (>500ns) sahip olan 1N4003, -65°C ile +175°C arasında çalışma sıcaklığı aralığında kullanılabilir. Through hole montaj tipi ile PCB'lere doğrudan lehimlenebilir. Ters akım (reverse leakage) 200V'de maksimum 5µA değerindedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-204AL, DO-41, Axial |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-41 |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
