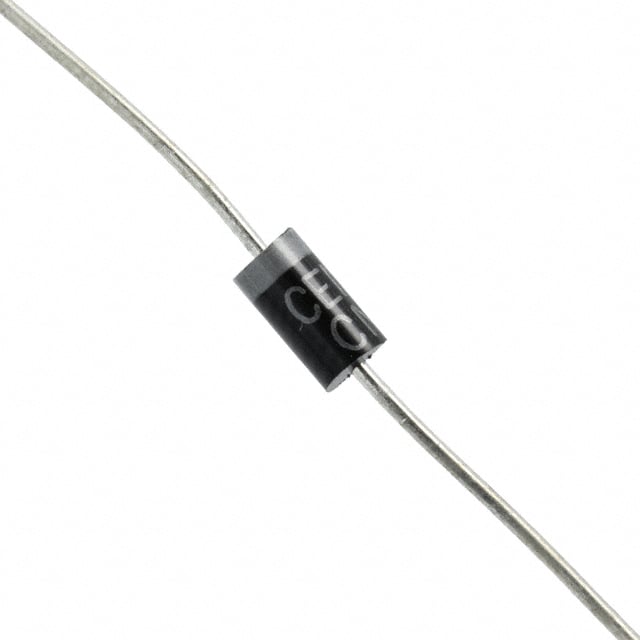

1N4002 BK
DIODE GEN PURPOSE DO41
- Üretici
- Central Semiconductor
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4002
1N4002 BK Hakkında
1N4002 BK, Central Semiconductor tarafından üretilen genel amaçlı silikon doğrultma diyotudur. DO-41 (DO-204AL) axial pakette sunulan bu bileşen, 1A ortalama doğrultma akımı ve 100V maksimum reverse voltajı ile çalışır. Forward voltaj 1V @ 1A'dir. 500ns'den daha uzun recovery time'ı ile standart hız kategorisindedir. -65°C ile 175°C arasında çalışabilen bu diyot, güç kaynakları, adaptörler, AC-DC dönüştürücüleri ve koruma devrelerinde yaygın olarak kullanılır. Through hole montaj tipi ile PCB'lere doğrudan lehimleme yoluyla uygulanır. Reverse leakage akımı 100V'de 5µA'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 100 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-204AL, DO-41, Axial |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-41 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
