Diyotlar - Doğrultucular - Tekil

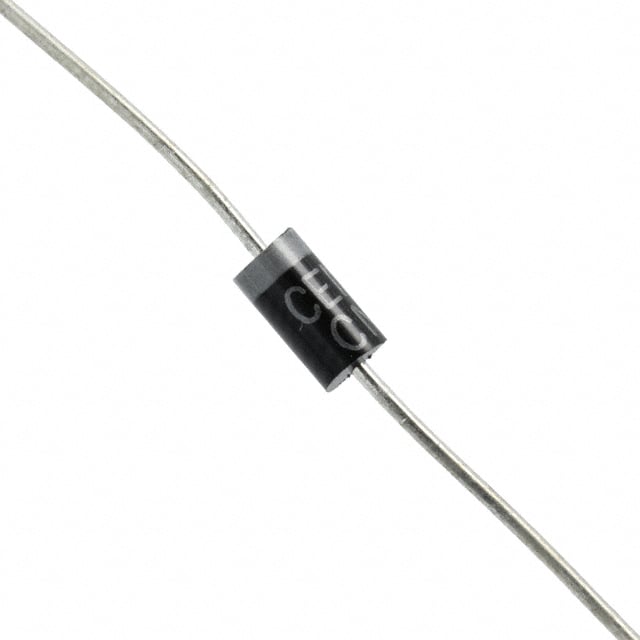

1N4001 TR
DIODE GEN PURPOSE DO41
- Üretici
- Central Semiconductor
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4001
1N4001 TR Hakkında
1N4001 TR, Central Semiconductor tarafından üretilen genel amaçlı silikon doğrultma diyotudur. 1A ortalama doğrultulan akım kapasitesine sahip olan bu bileşen, 50V maksimum ters gerilim değerine kadar çalışabilir. Forward voltajı 1A akımda 1.1V'dur. Standard recovery karakteristiğine (>500ns) sahip olan 1N4001, güç kaynakları, AC-DC dönüştürücüler ve genel doğrultma uygulamalarında kullanılır. Through Hole montajı ile DO-41 (DO-204AL) axial paketinde sunulan bu diyot, -65°C ile 175°C arasında çalışabilir. Ters sızıntı akımı 50V'da 5µA'dır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 50 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-204AL, DO-41, Axial |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-41 |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
