Diyotlar - Doğrultucular - Tekil

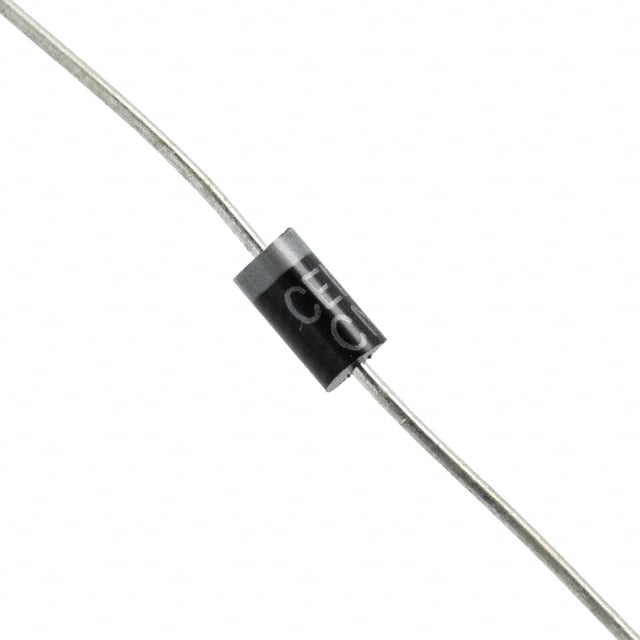

1N4001 BK
DIODE GEN PURPOSE DO41
- Üretici
- Central Semiconductor
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4001
1N4001 BK Hakkında
1N4001 BK, Central Semiconductor tarafından üretilen genel amaçlı doğrultucu diyottur. DO-41 aksiyel paket içinde sunulan bu bileşen, 1A ortalama doğrultulmuş akım kapasitesi ve 50V maksimum ters voltaj ile AC/DC güç kaynakları, şarj devreleri ve sinyal demodülasyon uygulamalarında kullanılır. 1.1V forward voltage ve standart kurtarma hızı özellikleri ile güç elektronik ve kontrol devrelerinde hızlı geçiş işlemlerini gerçekleştirir. -65°C ile 175°C arasında çalışabilme yeteneği, geniş sıcaklık aralığındaki uygulamalara uygunluğunu gösterir. Through-hole montaj tipi ile PCB üzerine doğrudan lehimleme yapılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 50 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-204AL, DO-41, Axial |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-41 |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
