Zener Diyotlar - Tekil

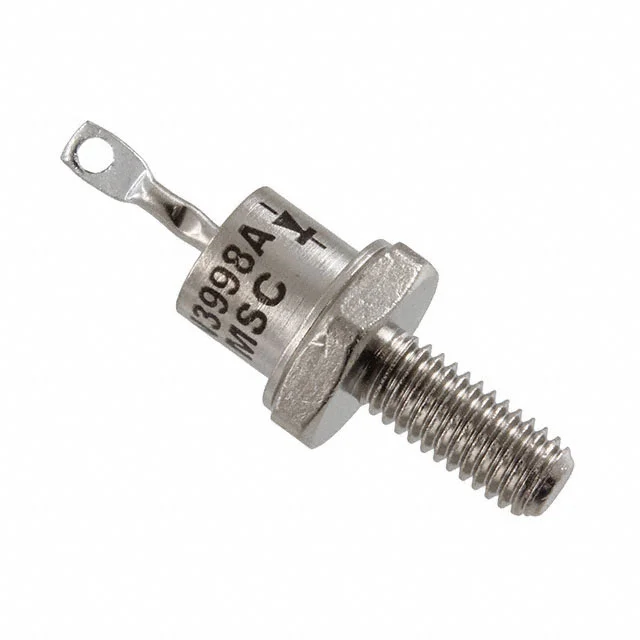

1N3998A
DIODE ZENER 6.2V 10W DO213AA
- Üretici
- Microchip Technology
- Paket/Kılıf
- Stud
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- 1N3998A
1N3998A Hakkında
1N3998A, Microchip Technology tarafından üretilen 6.2V nominal voltajlı Zener diyottur. 10W güç kapasitesi ile yüksek güç uygulamalarında voltaj regülasyonu ve koruma sağlar. DO-213AA (DO-4) kasa türü ile şasi montajına uygundur. ±5% voltaj toleransı ile kararlı referans voltajı sağlayan bu bileşen, güç kaynakları, voltaj düzenleyiciler, aşırı voltaj koruması devreleri ve analog sinyal işleme uygulamalarında kullanılır. -65°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir performans sunmaktadır. 1.1Ω maksimum empedans değeri ile hızlı tepki karakteristiğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 10 µA @ 2 V |
| Impedance (Max) (Zzt) | 1.1 Ohms |
| Mounting Type | Chassis Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Power - Max | 10 W |
| Supplier Device Package | DO-213AA (DO-4) |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 2 A |
| Voltage - Zener (Nom) (Vz) | 6.2 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
