Diyotlar - Doğrultucular - Tekil
1N3893R
DIODE GEN PURP REV 600V 12A DO4
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N3893
1N3893R Hakkında

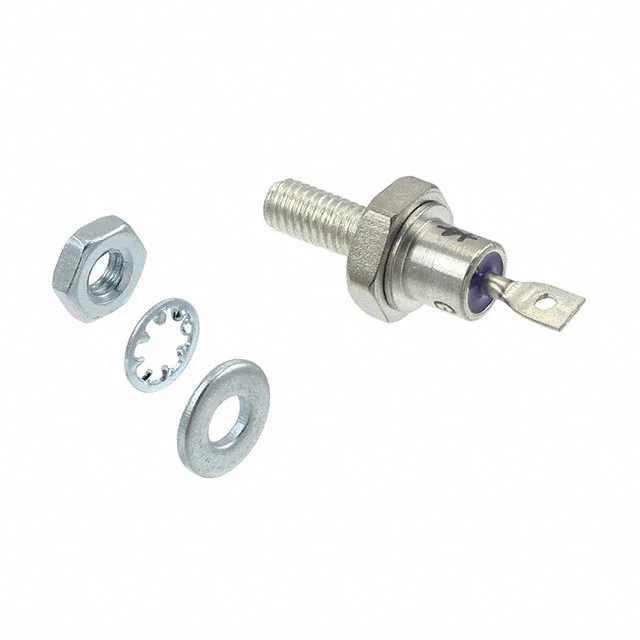

1N3893R, GeneSiC Semiconductor tarafından üretilen genel amaçlı doğrultma diyotudur. 600V ters gerilim daya kapasitesi ve 12A ortalama doğrultulmuş akım ile tasarlanmıştır. DO-203AA (DO-4) stud mount paketinde sunulan bu bileşen, yüksek güç uygulamalarında AC/DC dönüştürme ve enerji yönetimi devrelerinde kullanılır. 200ns'lik hızlı geri kazanım süresi (trr) sayesinde anahtarlama kaybını minimize eder. Maksimum forward gerilimi 1.4V @ 12A olup, -65°C ile 150°C arasında çalışır. Endüstriyel güç kaynakları, kaynak makinaları ve yüksek akımlı doğrultma uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 25 µA @ 50 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Reverse Recovery Time (trr) | 200 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-4 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 12 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
