Diyotlar - Doğrultucular - Tekil

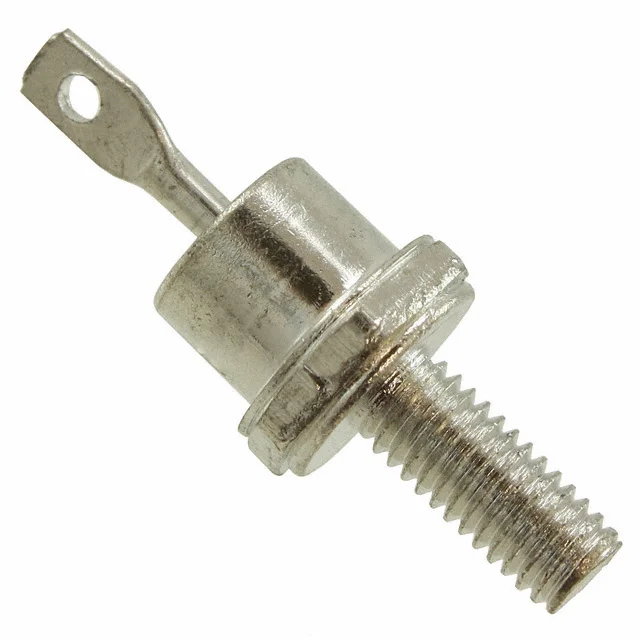

1N3892R
DIODE GEN PURP REV 400V 12A DO4
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N3892R
1N3892R Hakkında
1N3892R, GeneSiC Semiconductor tarafından üretilen genel amaçlı hızlı iyileştirme diyotudur. 400V ters voltaj dayanımı ve 12A ortalama doğrultulmuş akım kapasitesi ile güç elektronikleri uygulamalarında kullanılır. DO-203AA (DO-4) stud mount paketinde sunulan bu bileşen, şase monte edilmesi gereken yüksek akım uygulamalarında tercih edilir. 200ns ters iyileştirme zamanı ile anahtarlama devrelerinde, inverter topologylerinde ve AC/DC dönüştürücülerde yer alır. -65°C ile 150°C arasında çalışma sıcaklığı aralığında güvenli performans sağlar. 12A akımda 1.4V maksimum ileri voltaj düşüşü ile verim odaklı tasarımları destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 25 µA @ 50 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Reverse Recovery Time (trr) | 200 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-4 |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 12 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
