Diyotlar - Doğrultucular - Tekil
1N3892

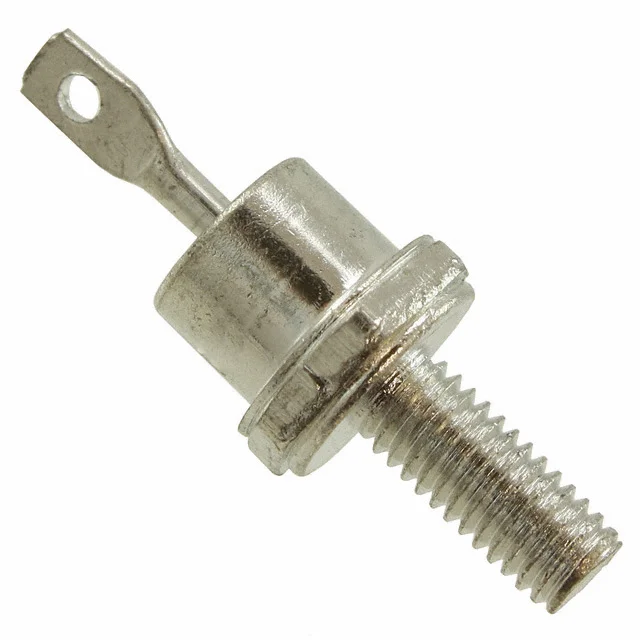

DIODE GEN PURP 400V 12A DO4
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N3892
1N3892 Hakkında
1N3892, GeneSiC Semiconductor tarafından üretilen standart kurtarma diyotudur. 400V ters gerilim (Vr) ve 12A ortalama doğrultulmuş akım (Io) kapasitesi ile genel amaçlı doğrultma uygulamalarında kullanılır. Fast Recovery tipinde olup, 200 ns ters kurtarma süresi (trr) ile hızlı anahtarlama işlemlerine uygun tasarlanmıştır. DO-4 kasa tipi ile chassis ve stud mount montajını destekler. -65°C ile 150°C arasındaki geniş çalışma sıcaklığı aralığı, güç kaynakları, invertörler, UPS sistemleri ve endüstriyel uygulamalarda kullanılmaya uygundur. 12A'de maksimum 1.4V forward voltaj düşüşü ile verimli enerji dönüşümü sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 25 µA @ 50 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Reverse Recovery Time (trr) | 200 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-4 |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 12 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
