Diyotlar - Doğrultucular - Tekil

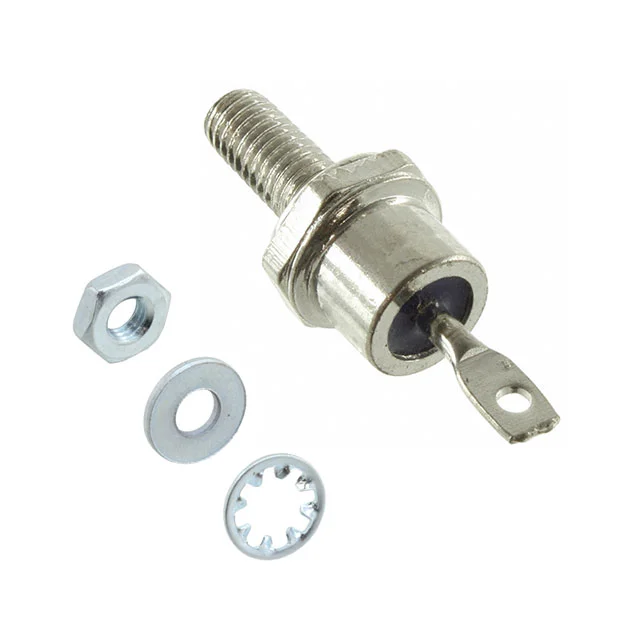

1N3891
DIODE GEN PURP 200V 12A DO4
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N3891
1N3891 Hakkında
1N3891, GeneSiC Semiconductor tarafından üretilen genel amaçlı fast recovery diyotudur. 200V reverse voltaj ve 12A ortalama düzeltlenmiş akım kapasitesi ile güç uygulamalarında doğrultma işlevi görür. 200 ns reverse recovery time ile hızlı anahtarlama özelliğine sahiptir. DO-4 stud mount paketinde sunulan bu bileşen, endüstriyel güç kaynakları, motor kontrol devreleri ve frekans dönüştürücülerde kullanılır. -65°C ile 150°C sıcaklık aralığında çalışabilir. 1.4V forward voltaj @ 12A ve 25µA @ 50V reverse leakage akımına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 25 µA @ 50 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Reverse Recovery Time (trr) | 200 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-4 |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 12 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
