Diyotlar - Doğrultucular - Tekil

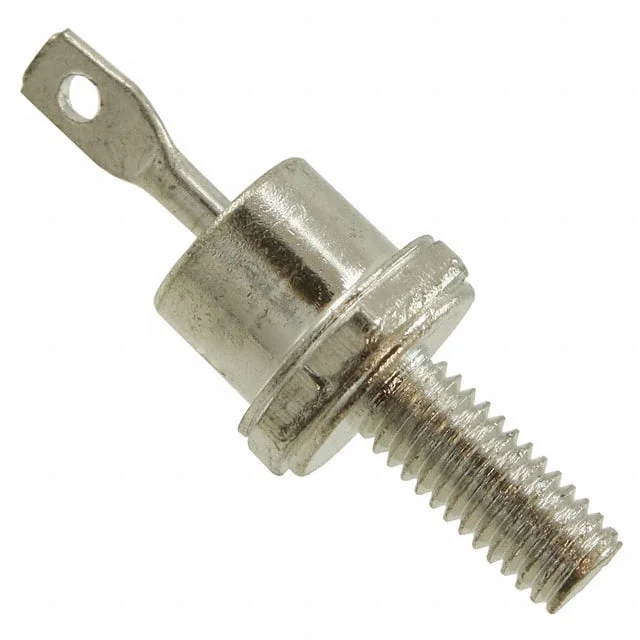

1N3889
DIODE GEN PURP 50V 12A DO4
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N3889
1N3889 Hakkında
1N3889, GeneSiC Semiconductor tarafından üretilen standart doğrultucu diyottur. 50V reverse voltage ve 12A average rectified current özelliği ile orta güç uygulamalarında kullanılır. DO-203AA (DO-4) stud mount paket tipinde sunulan bu diyot, AC'den DC'ye dönüştürme işlemlerinde, güç kaynakları, şarj cihazları ve endüstriyel kontrol sistemlerinde kullanılır. Fast recovery karakteristiği (200 ns) ile anahtarlama uygulamalarına uygun tasarlanmıştır. -65°C ile 150°C arası çalışma sıcaklık aralığında güvenilir performans gösterir. Forward voltage 1.4V @ 12A ve 25 µA @ 50V reverse leakage akımı ile tanımlanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 25 µA @ 50 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Reverse Recovery Time (trr) | 200 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-4 |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 12 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
