Diyotlar - Doğrultucular - Tekil

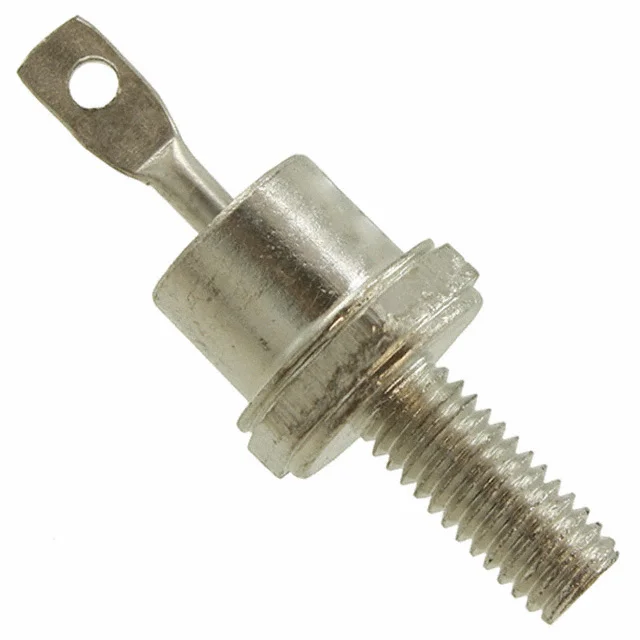

1N3883
DIODE GEN PURP 400V 6A DO4
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N3883
1N3883 Hakkında
1N3883, GeneSiC Semiconductor tarafından üretilen standart doğrultma diyodudur. 400V ters germe voltajına ve 6A ortalama düzeltilmiş akımına sahiptir. Fast recovery tipi yapısı sayesinde 200ns ters iyileşme süresine sahiptir. DO-203AA (DO-4) kasa tipi ile şasi veya stud montaj uygulamalarında kullanılır. 1.4V ileri voltaj düşüşü ve 15µA ters kaçak akımı (50V'de) karakteristikleri vardır. -65°C ile +150°C çalışma sıcaklık aralığında çalışabilir. Güç kaynakları, invertörler, motor kontrol devreleri ve endüstriyel uygulamalarda yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 6A |
| Current - Reverse Leakage @ Vr | 15 µA @ 50 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Reverse Recovery Time (trr) | 200 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-4 |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 6 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
