Diyotlar - Doğrultucular - Tekil

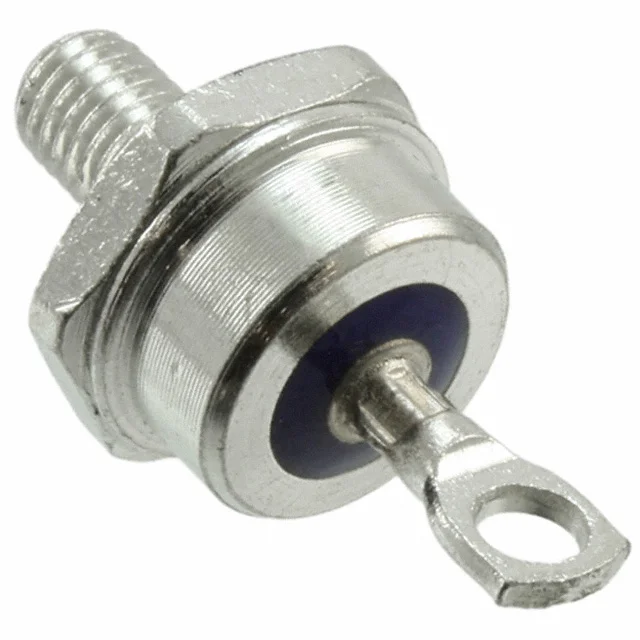

1N3768R
DIODE GEN PURP REV 1KV 35A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N3768R
1N3768R Hakkında
1N3768R, GeneSiC Semiconductor tarafından üretilen 1000V ters voltaj dayanımlı standart doğrultucu diyottur. DO-5 stud mount paketinde sunulan bu bileşen, 35A ortalama doğrultulmuş akım kapasitesi ile güç kaynakları, motor kontrol devreler, endüstriyel uygulamalar ve yüksek voltaj elektrik devreleri gibi uygulamalarda kullanılır. -65°C ile 190°C arasında çalışabilir. Forward voltajı 35A'de 1.2V olup, ters kaçak akımı 50V'de 10µA ile sınırlıdır. Standard recovery karakteristiği 500ns üzerinde olup, bu diyot endüstriyel güç doğrultma ve koruma uygulamaları için tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 35A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 190°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 35 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
