Diyotlar - Doğrultucular - Tekil

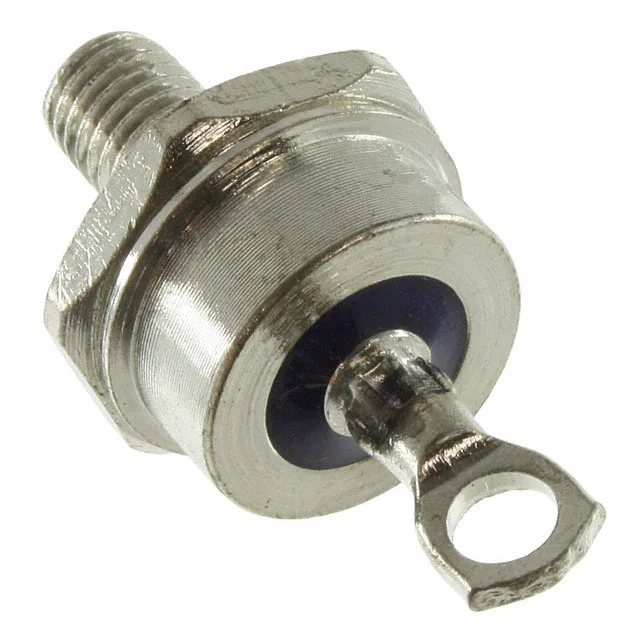

1N3768
DIODE GEN PURP 1KV 35A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N3768
1N3768 Hakkında
1N3768, GeneSiC Semiconductor tarafından üretilen 1000V/35A kapasiteli bir genel amaçlı doğrultucu diyottur. DO-5 stud mount pakajında sunulan bu diyot, yüksek gerilim uygulamalarında kullanılır. 35A ortalama doğrultulmuş akım kapasitesi ile endüstriyel güç kaynakları, yüksek gerilim transformatörleri ve AC/DC dönüştürme devreleri gibi uygulamalarda görev alır. Maximum 1.2V forward gerilimi ve -65°C ile 190°C arasında geniş çalışma sıcaklık aralığı sayesinde, zorlu ortam koşullarında da güvenilir performans sağlar. Yüksek gerilim yalıtımı gereken uygulamalar için chassis mount tipi bağlantı seçeneği mevcuttur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 35A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 190°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 35 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
