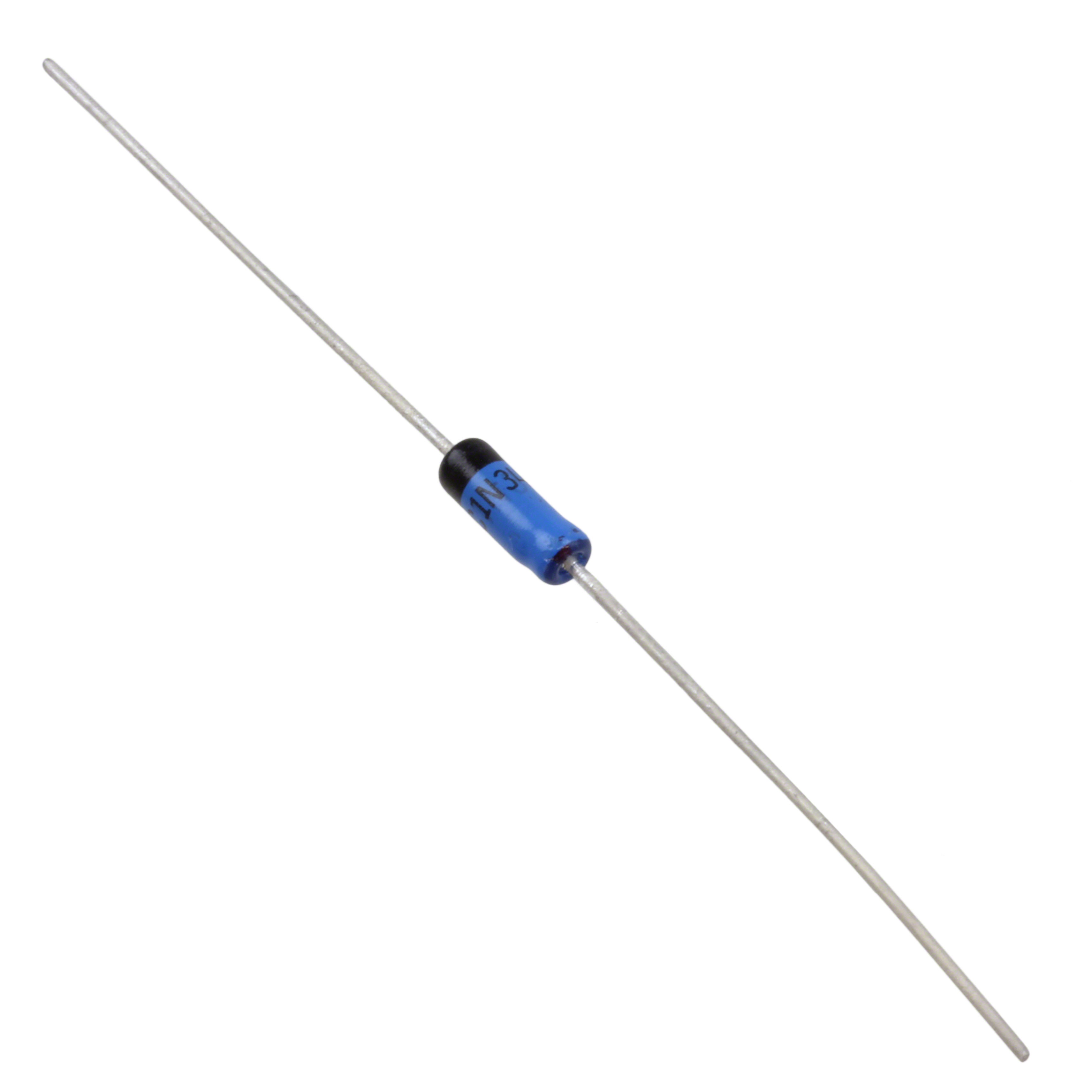

1N34A BK
DIODE GEN PURP 75V 50MA DO7
- Üretici
- Central Semiconductor
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N34A
1N34A BK Hakkında
1N34A, Central Semiconductor tarafından üretilen genel amaçlı doğrultma diyotudur. 75V maksimum reverse voltaj ve 50mA ortalama doğrultulmuş akım kapasitesi ile küçük sinyal uygulamalarında kullanılmaktadır. DO-7 axial paket ile Through Hole montajına uygun tasarlanmıştır. 1V maksimum forward voltaj (5mA'de) ve 500µA reverse leakage akımı özellikleri ile düşük güç uygulamalarında tercih edilir. Radyo, alarm, düşük frekans sinyal algılama ve doğrultma devrelerinde uygulanabilir. -55°C ile 75°C çalışma sıcaklığı aralığında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 50mA |
| Current - Reverse Leakage @ Vr | 500 µA @ 50 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 75°C |
| Package / Case | DO-204AA, DO-7, Axial |
| Part Status | Obsolete |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | DO-7 |
| Voltage - DC Reverse (Vr) (Max) | 75 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 5 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
