Zener Diyotlar - Tekil

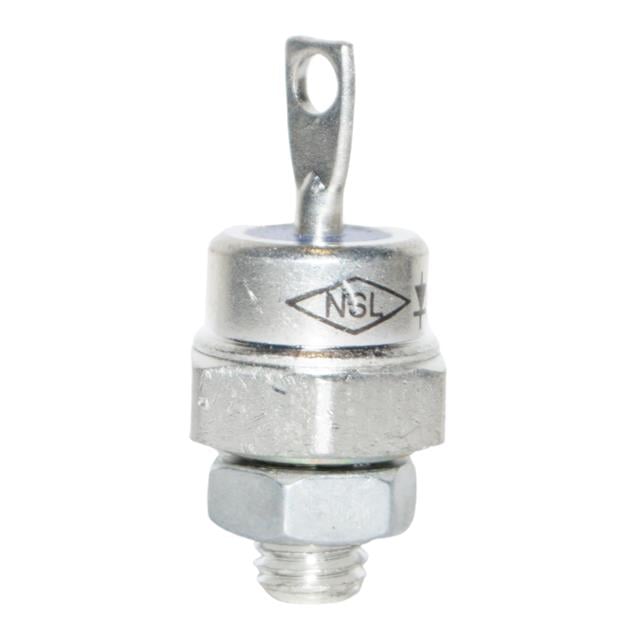

1N3340B
ZENER DIODE 100V 50W DO-5
- Üretici
- Naina Semiconductor Ltd.
- Paket/Kılıf
- Stud
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- 1N3340B
1N3340B Hakkında
1N3340B, Naina Semiconductor Ltd. tarafından üretilen 100V nominal voltajlı Zener diyottur. 50W güç kapasitesi ile yüksek güçlü uygulamalarda voltaj regülasyonu ve koruma sağlamak için tasarlanmıştır. Stud Mount montaj tipi ile yoğun ısı yayılması gereken devrelerde kullanılır. -65°C ile 175°C arasında çalışabilen bu komponent, ters yönlü röle açma işlemleri, transient suppress ve voltaj sınırlama uygulamalarında tercih edilir. DO-5 (DO-203AB) kasa türü ile mekanik dayanıklılık sağlar. ±5% tolerans ve maksimum 20 Ohm impedans değerleriyle stabilize edilmiş DC voltaj kaynakları ve devre koruma sistemlerinde kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 10 µA @ 76 V |
| Impedance (Max) (Zzt) | 20 Ohms |
| Mounting Type | Stud Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Power - Max | 50 W |
| Supplier Device Package | DO-5 |
| Tolerance | ±5% |
| Voltage - Zener (Nom) (Vz) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
