Zener Diyotlar - Tekil

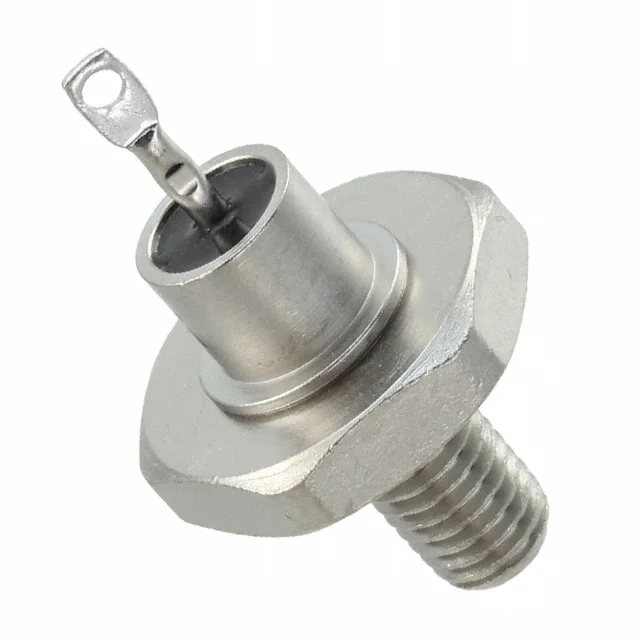

1N3311B
DIODE ZENER 12V 50W DO5
- Üretici
- Microchip Technology
- Paket/Kılıf
- Stud
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- 1N3311B
1N3311B Hakkında
1N3311B, Microchip Technology tarafından üretilen 12V nominal gerilime sahip güç Zener diyotudur. 50W maksimum güç dissipasyonu kapasitesi ile yüksek güç uygulamalarında gerilim regülasyonu ve koruma görevlerini yerine getirir. DO-5 stud mount paket tipi ile şasi üzerine direkt monte edilebilir. Ters kaçak akımı maksimum 10 µA @ 9.1V, impedans maksimum 1 Ohm ve toleransı ±5% olarak belirtilmiştir. -65°C ile 175°C arasında stabil çalışır. Voltaj düzenleyiciler, trafo sekonder devreleri, endüstriyel kontrol sistemleri ve harita koruma uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 10 µA @ 9.1 V |
| Impedance (Max) (Zzt) | 1 Ohms |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Power - Max | 50 W |
| Supplier Device Package | DO-5 |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 10 A |
| Voltage - Zener (Nom) (Vz) | 12 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
