Diyotlar - Doğrultucular - Tekil

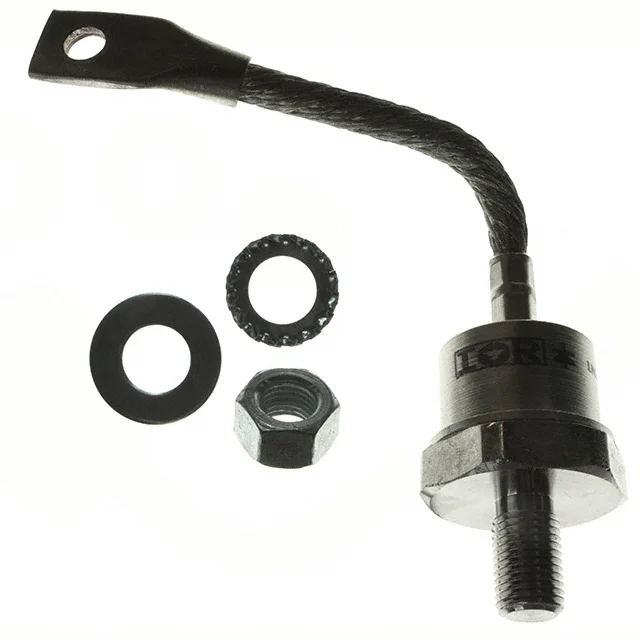

1N3290R
DIODE GEN PURP 300V 100A DO205AA
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N3290
1N3290R Hakkında
1N3290R, Vishay tarafından üretilen genel amaçlı doğrultma diyotudur. 300V ters kapanma voltajı ve 100A ortalama doğrultulmuş akım kapasitesi ile güç kaynakları, AC doğrultucu devreleri ve endüstriyel uygulamalarda kullanılmak üzere tasarlanmıştır. DO-205AA (DO-8) stud montaj paketinde sunulan bu bileşen, -40°C ile 200°C arasında çalışabilir. 1.5V forward voltage @ 100A ve standart recovery özelliği ile 500ns'den büyük recovery time sunar. Şasi ve stud montaj seçeneği ile yüksek güç uygulamalarında kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 100A |
| Current - Reverse Leakage @ Vr | 24 mA @ 300 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -40°C ~ 200°C |
| Package / Case | DO-205AA, DO-8, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-205AA (DO-8) |
| Voltage - DC Reverse (Vr) (Max) | 300 V |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 100 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
