Diyotlar - Doğrultucular - Tekil

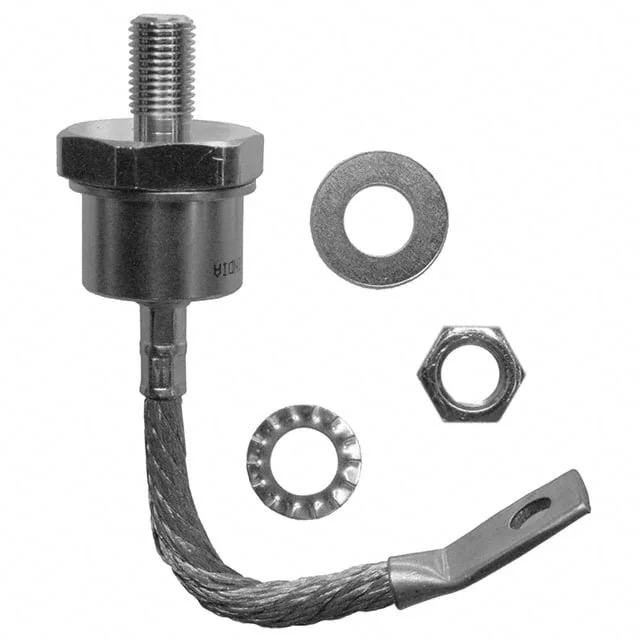

1N3290
DIODE GEN PURP 300V 100A DO205AA
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N3290
1N3290 Hakkında
1N3290, Vishay tarafından üretilen genel amaçlı silikon doğrultma diyotudur. 100A ortalama doğrultulmuş akım kapasitesi ve 300V maksimum ters voltaj ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. DO-205AA stud mount paketinde sunulan bu bileşen, güç kaynakları, indüstriyel kontrol devreleri ve ağır akım uygulamalarında doğrultma işlevi görmektedir. -40°C ile 200°C arasında çalışabilen geniş sıcaklık aralığı ve 1.5V @ 100A forward voltajı ile verimli enerji dönüşümü sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 100A |
| Current - Reverse Leakage @ Vr | 24 mA @ 300 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -40°C ~ 200°C |
| Package / Case | DO-205AA, DO-8, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-205AA (DO-8) |
| Voltage - DC Reverse (Vr) (Max) | 300 V |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 100 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
