Diyotlar - Doğrultucular - Tekil

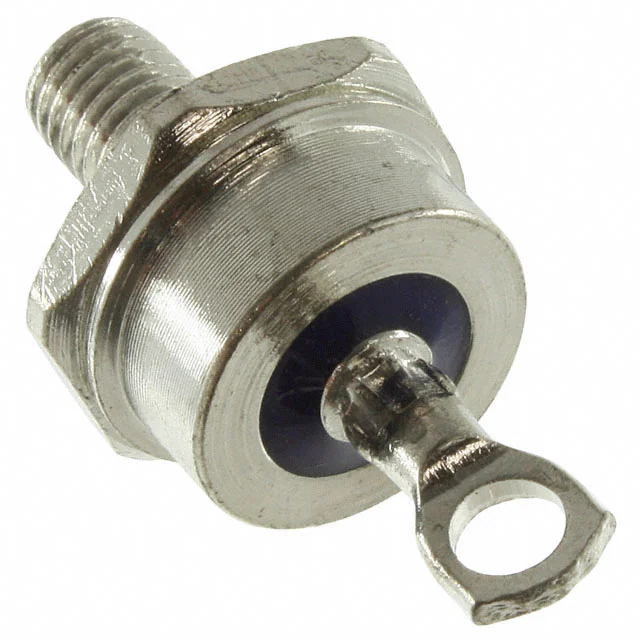

1N3214R
DIODE GEN PURP REV 600V 15A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N3214R
1N3214R Hakkında
1N3214R, GeneSiC Semiconductor tarafından üretilen genel amaçlı silikon doğrultma diyotudur. 600V ters voltaj dayanımı ve 15A ortalama doğrultma akımı kapasitesine sahiptir. DO-203AB (DO-5) stud mount paketinde sunulan bu diyot, -65°C ile 175°C arasında çalışma sıcaklık aralığında güvenilir performans sağlar. 1.5V forward voltage (15A'da) ile endüstriyel güç kaynakları, AC-DC konverterler, motor kontrol devreleri ve ağır yüklü doğrultma uygulamalarında kullanılır. Standard recovery karakteristiği (>500ns) ile orta hızlı anahtarlama uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 15A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 15 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
