Diyotlar - Doğrultucular - Tekil

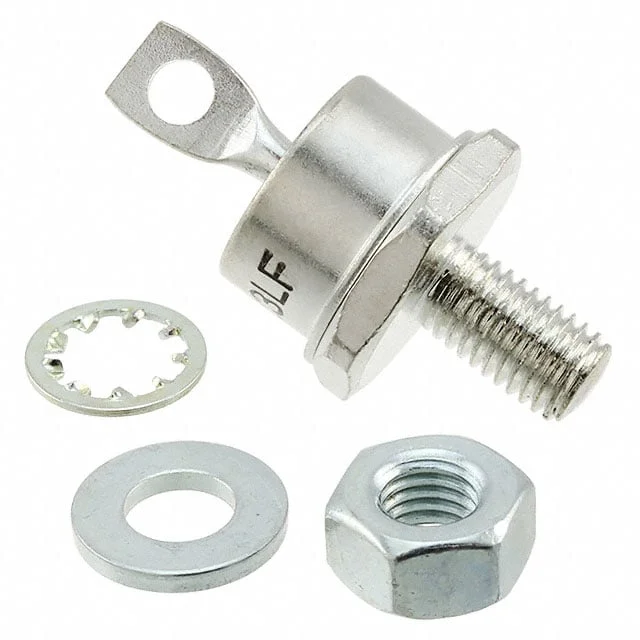

1N3214
DIODE GEN PURP 600V 15A DO5
- Üretici
- GeneSiC Semiconductor
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N3214
1N3214 Hakkında
1N3214, GeneSiC Semiconductor tarafından üretilen 600V 15A kapasiteli genel amaçlı doğrultucu diyottur. DO-203AB (DO-5) stud mount paketi ile sunulan bu bileşen, 1.5V @ 15A forward voltage ve 10µA @ 50V reverse leakage akımı karakteristiği ile AC to DC dönüştürme uygulamalarında kullanılır. -65°C ile 175°C arasında çalışma sıcaklığına dayanıklı olan 1N3214, endüstriyel güç kaynakları, rectifier uygulamaları ve yüksek voltaj devrelerinde yer bulur. Standard recovery >500ns özelliği ile düşük frekanslı güç uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 15A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 15 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
